PolyMide™ Series

PolyMide™ PA12-CF

PolyMide™ PA12-CF 是一种碳纤维增强的尼龙12材料。相较于尼龙6材料，尼龙12材料的对水分的敏感度较低。因此，PA12-CF更易存储，而且打印性也优于尼龙6材料，同时PA12-CF还具备相比于其他尼龙材料更加优越的机械性能。

水分敏感度低

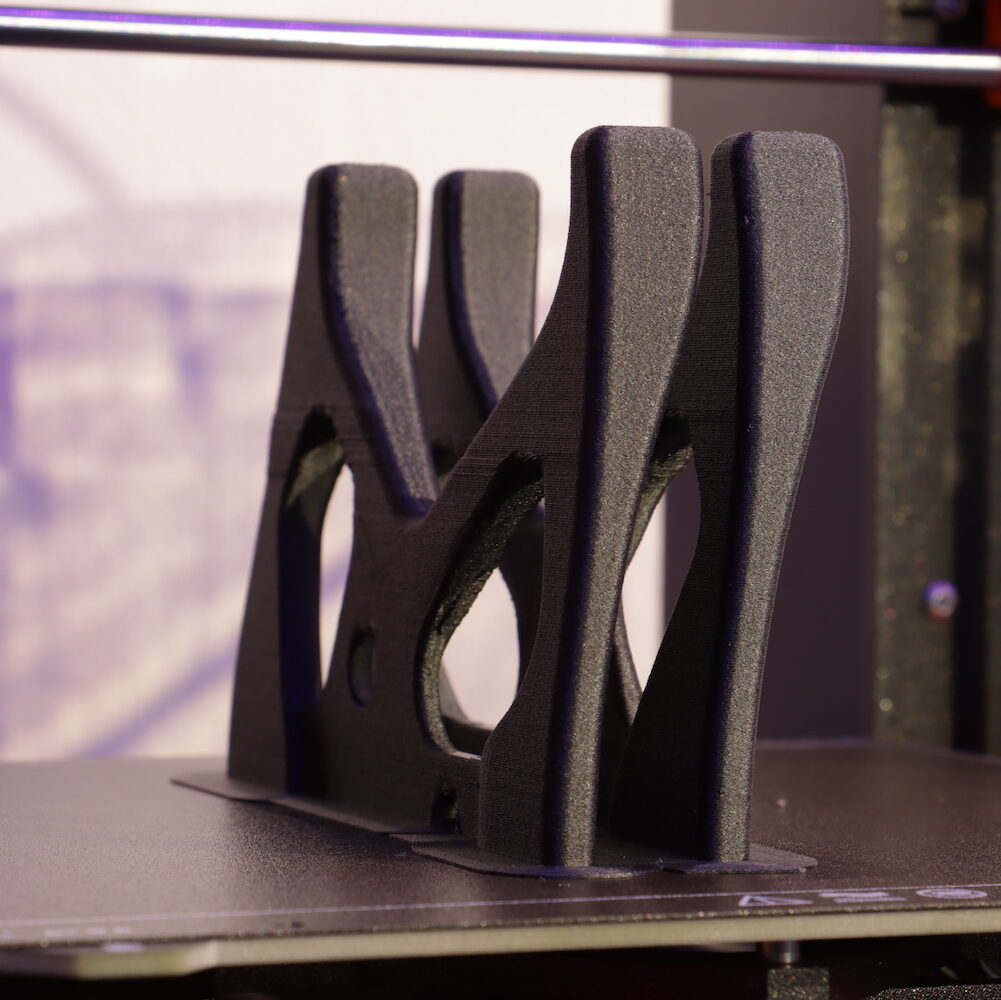

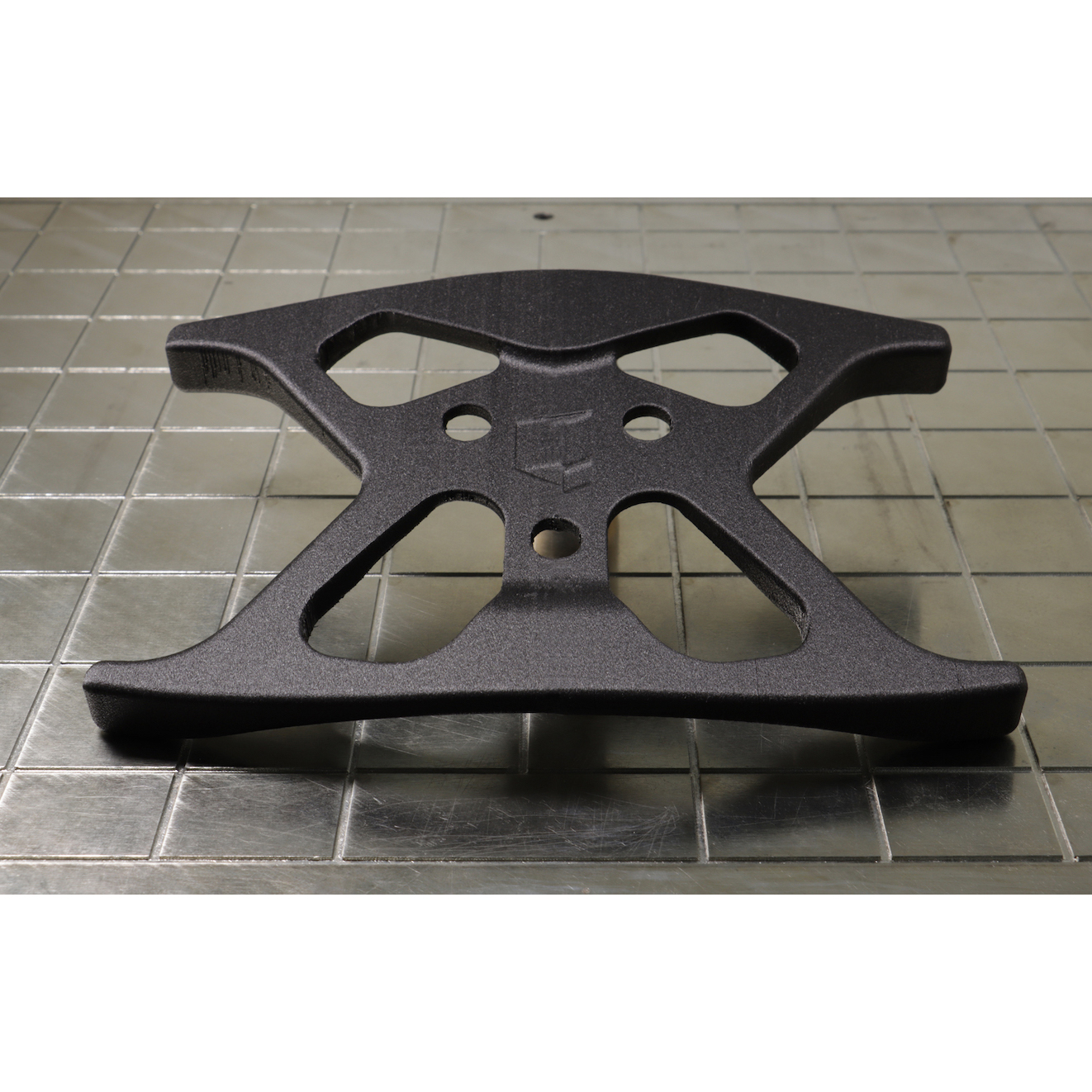

磨砂的表面质感

尺寸稳定

色系

常规系

产品信息表

安全数据表

技术数据表

常见问题

如何比较各种尼龙-CF 产品的吸湿性？

PolyMide PA12-CF > PolyMide PA612-CF > PolyMide PA6-CF

500g

技术参数

PolyMide™ PA12-CF

打印设置

打印温度

260˚C - 300˚C

底板温度

25˚C - 50˚C

打印速度

30mm/s -60mm/s

风扇

OFF

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

6mm

远端挤出机回退速度

60mm

退火设置

80˚C for 6 h

建议的支撑材料

PolySupport™ for PA12

干燥设置

100˚C for 8h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

3304.3 ± 145.0 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1801.09 ± 80.0 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

71.6 ± 1.7 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

43.3 ± 3.3 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

3.5 ± 0.3 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

3.29 ± 0.5%

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

3535.4 ± 239.4 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

109.9 ± 1.4 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

12.5 ± 0.7 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

54.7°C

DSC, 10°C/min

熔化温度

54.7°C

DSC, 10°C/min

热变形温度（0.45MPa）

105.2°C

ISO 75 1.8MPa

热变形温度（1.8MPa）

131.1°C

ISO 75 0.45MPa

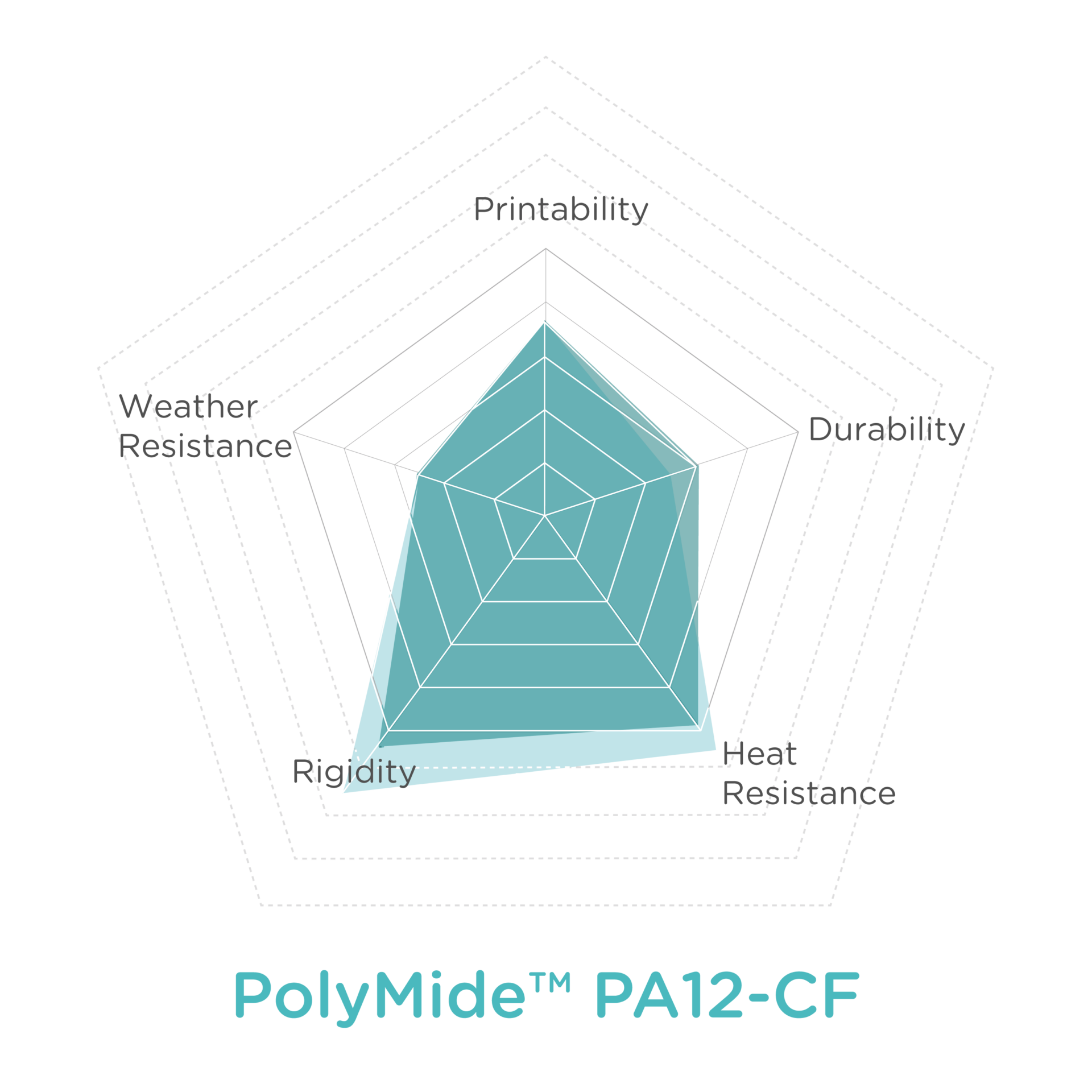

材料性能

专利技术

Warp-Free™ technology（防翘曲技术）

Fiber Adhesion™ technology（纤维增强技术）

产品描述
