Series

PolyLite™ PLA-CF

PolyLite™ PLA-CF 是一种添加了8%磨碎碳纤维的PLA材料。这不仅增强了材料的刚度,还赋予了零件漂亮的碳纤维黑色磨砂表面质感。碳纤维有助于减少打印过程中的收缩,从而产生出尺寸非常准确的3D打印零件,并呈现出独特的表面效果。

刚性优异
易于打印
采用可再生原材料

色系

常规系
SKU
PA10001
EAN
6938936710264
颜色
黑色
线径
1.75mm
净重
1kg
产品信息表
安全数据表
技术数据表

常见问题

PolyLite PLA-CF材料中的碳纤维含量是多少

PolyLite PLA-CF含有8%质量分数的碳纤维

1.0 kg

技术参数

PolyLite™ PLA-CF

机械性能

(XY)杨氏模量(MPa)
3280.7 ± 79.6 MPa
ISO 527, GB/T 1040
(Z)杨氏模量(MPa)
2213.1 ± 42.9 MPa
ISO 527, GB/T 1040
(XY)抗拉强度
31.2 ± 0.7 MPa
ISO 527, GB/T 1040
(Z)抗拉强度
15.1 ± 0.7 MPa
ISO 527, GB/T 1040
(XY)断裂伸长率(%)
13.2 ± 1.7 %
ISO 527, GB/T 1040
(Z)断裂伸长率(%)
0.9 ± 0.1 %
ISO 527, GB/T 1040
(XY)弯曲模量(MPa)
3380.5 ± 52.1 MPa
ISO 178, GB/T 9341
(XY)弯曲强度(MPa)
51.7 ± 0.6 MPa
ISO 178, GB/T 9341
(XY)冲击强度(MJ/㎡)
5.5 ± 0.2 kJ/m2
ISO 179, GB/T 1043

热性能

玻璃化转变温度
61.8 °C
DSC, 10°C/min
熔化温度
61.8 °C
DSC, 10°C/min
热变形温度(0.45MPa)
50.4 °C
ISO 75 1.8MPa
热变形温度(1.8MPa)
54.0 °C
ISO 75 0.45MPa
维卡软化温度
64.1 °C
ISO 306, GB/T 1633

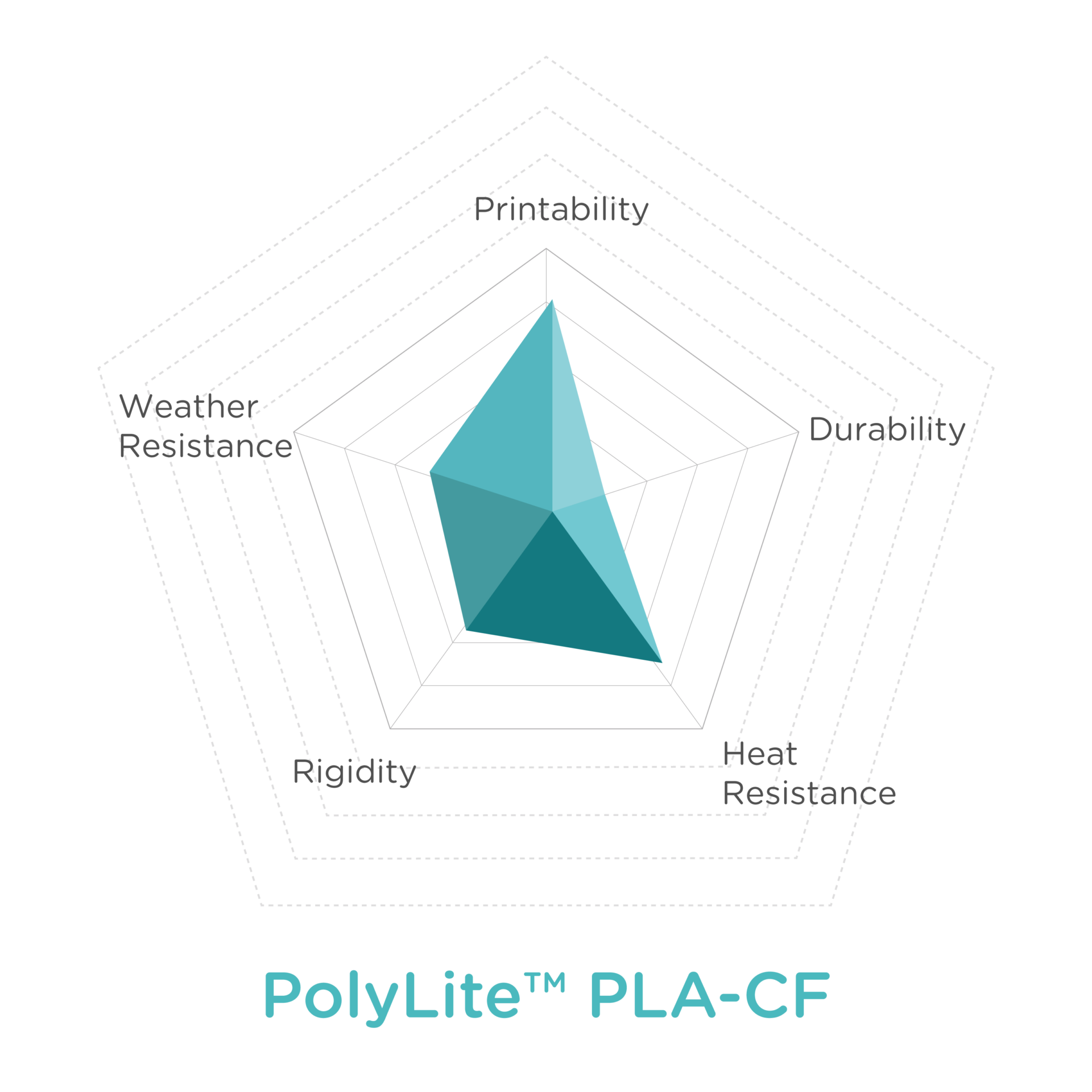

材料性能

专利技术

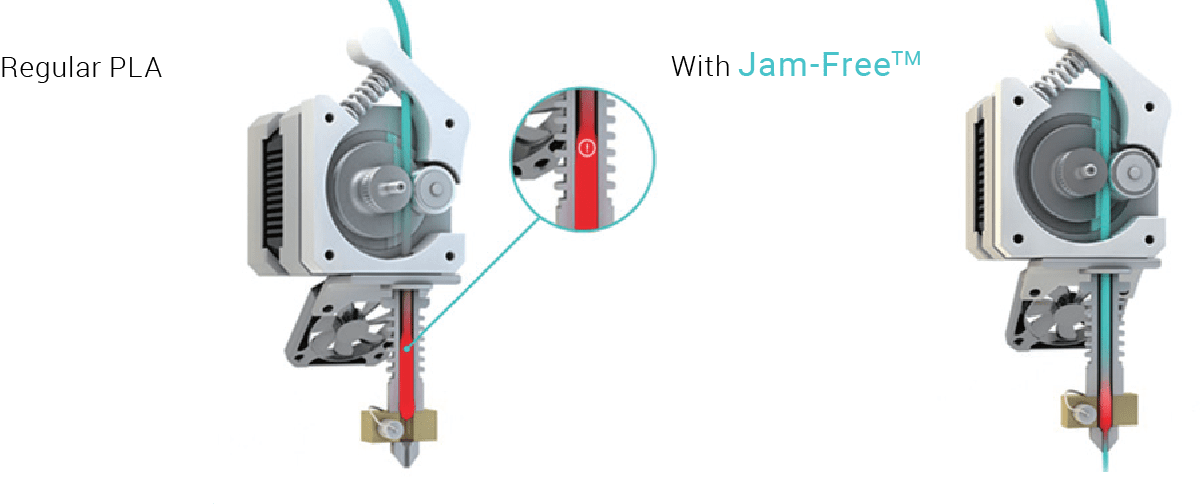

Jam-Free™ technology(防堵头技术)

SKU清单

关闭

请注意, SKU因您所在的国家/地区而异,我们建议您联系当地经销商了解您所在地区的具体产品可用性。您也可以联系我们的区域销售团队获取更多详细信息。

色系

色系

线径

线径

净重

净重
  • SKU
    EAN/ UPC
    产品名称
    线径
    色系
    颜色名称
    HEX
    净重
    产品代码描述
    • PA10001
      6938936710264
      PolyLite™ PLA-CF
      1.75mm
      常规系
      黑色
      待更新
      1kg
      PolyLite™ PLA-CF/ 1.75mm/ 常规系/
       黑色
      1kg

    Hello Polymaker

    crosschevron-downmenu-circlecross-circle
