PolyMax™ Series

PolyMax™ PETG

PolyMax™ PETG 具备优于其他PETG材料的机械性能，使其成为广泛应用的候选材料。它既易于打印，又具备优异的耐热性、耐用性和强度。它适用于多种应用，如功能性原型制作、终端使用产品、支架、产品备件和机器人零件。

韧性优异的PETG材料

性能全面

层间结合力强

色系

常规系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

打印PolyMax PETG时如何调整冷却风扇？

打印温度：PETG通常需要比PLA更高的打印温度。PETG的推荐打印温度约为220-250°C，而PLA通常在190-220°C左右的温度下打印。

750g

技术参数

PolyMax™ PETG

打印设置

打印温度

230˚C - 240˚C

底板温度

70˚C - 80˚C

打印速度

30mm/s -50mm/s

风扇

OFF-20%

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

建议的支撑材料

PolyDissolve™ S1

干燥设置

65˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

1784.2 ± 17.6 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1614.2 ± 92.1 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

38.6 ± 0.4 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

28.3 ± 0.9 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

13.1 ± 1.8 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

2.6 ± 0.51 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

1617.1 ± 57.3 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

57.3 ± 0.8 MP

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

10.0 ± 1.2 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

79 °C

DSC, 10°C/min

熔化温度

79 °C

DSC, 10°C/min

热变形温度（0.45MPa）

72.3 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

75.7 °C

ISO 75 0.45MPa

维卡软化温度

82 °C

ISO 306, GB/T 1633

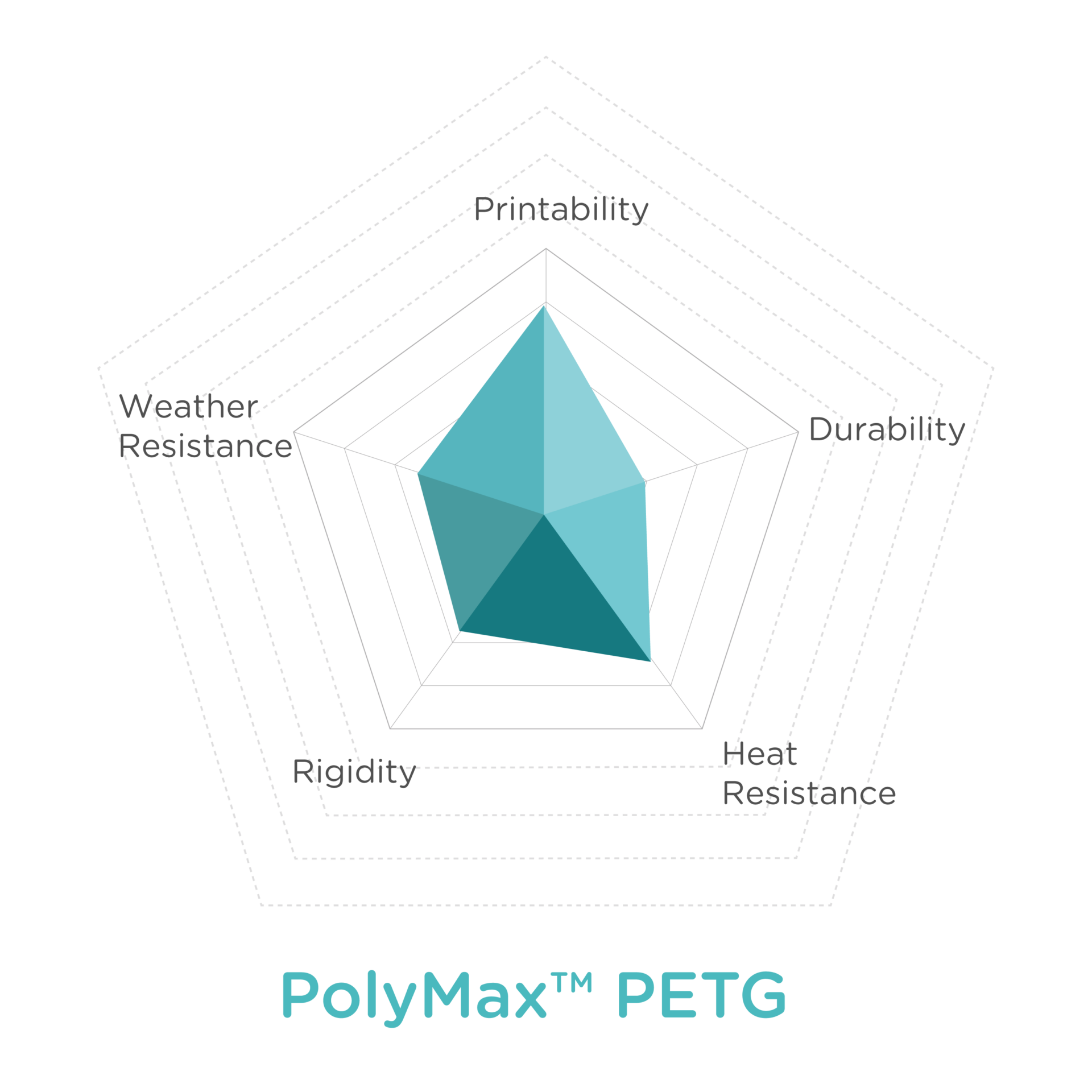

材料性能

专利技术

Nano reinforcement Technology（纳米增强技术）

产品描述
