PolyLite™ Series

PolyLite™ LW-PLA

PolyLite™ LW-PLA 是一种低密度PLA，采用Polymaker的稳定发泡技术制造。这种技术允许PLA在挤出后进一步发泡并形成泡沫结构，将密度降低了30%。该材料可以使用常规的PLA设置进行打印，同时可以呈现出天然的哑光表面效果，遮盖层纹。LW-PLA 适用于对重量控制要求很高的场景，并且在制作航模的应用领域非常受欢迎。

低密度

出色的打印性

表面磨砂质感

色系

常规系

产品信息表

安全数据表

技术数据表

常见问题

主动发泡和被动发泡的优势和挑战分别是什么？

主动发泡：
在打印时，您需要根据温度和设置情况进行大幅修改以补偿材料的发泡膨胀。为了实现轻质效果，您需要在非常高的温度下进行打印（约250°C），而高温会在打印中可能会造成许多缺陷，如拉丝等问题。
在非常高的温度下，虽然主动发泡可以实现比被动发泡更轻的打印件重量，但是打印可能会受到严重的拉丝问题的影响。

被动发泡：
您无需更改常规PLA设置（调整回抽长度和速度）即可打印，PolyLite LW-PLA甚至在较低的打印温度（约190°C）下打印时也会提供轻质效果。
温度越低，打印质量越高。

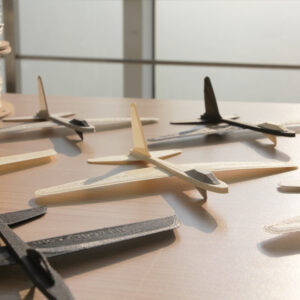

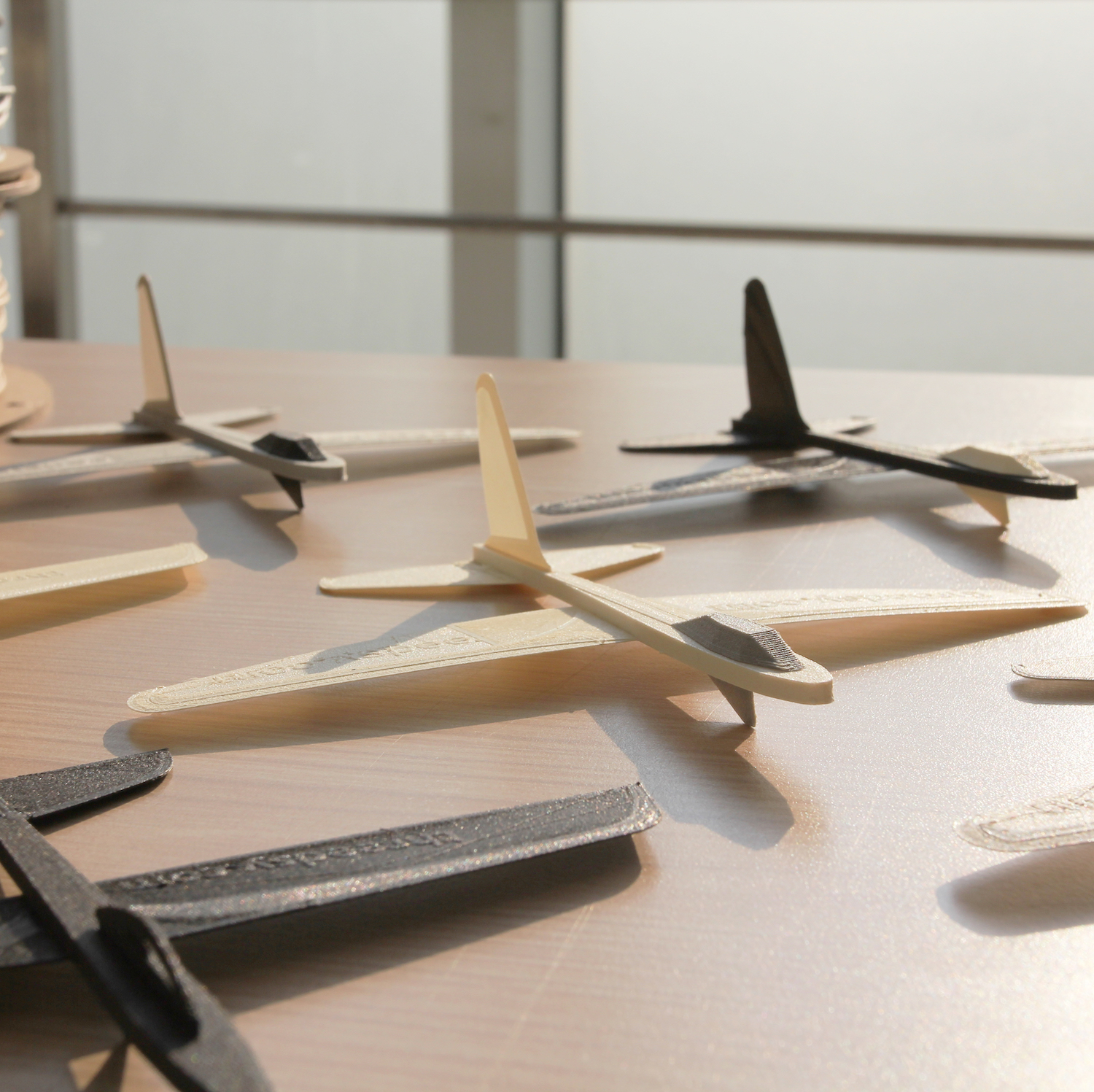

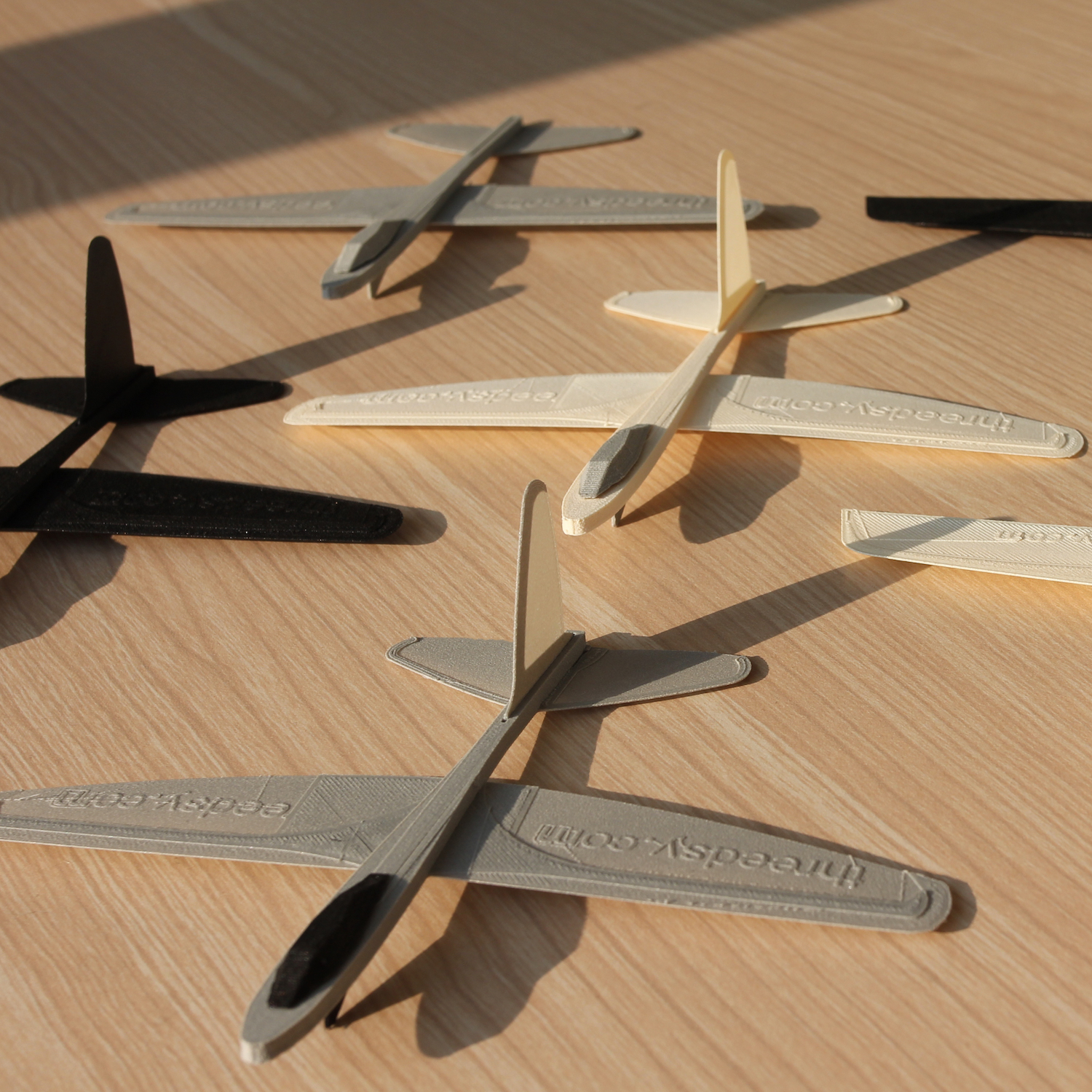

PolyLite LW-PLA适合打印制造航模部件吗？

可以，PolyLite-LW PLA 是一款高打印性的低密度发泡3D打印材料，非常适合打印航模。

800g

技术参数

PolyLite™ LW-PLA

打印设置

打印温度

190˚C - 210˚C

底板温度

30˚C - 50˚C

打印速度

25mm/s - 60mm/s

风扇

ON

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

6mm

远端挤出机回退速度

60mm

建议的支撑材料

PolyDissolve™ S1/PolySupport™

干燥设置

55˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

1688.5 ± 80.8 Mpa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1726.3 ± 199.8 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

24.4 ±0.3 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

20.8 ± 0.9 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

8.8 ± 0.3 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

2.0 ± 0.4 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

1958.9 ± 72.6 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

50.2 ± 1.6 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

2.4 ±0.3 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

58.7 °C

DSC, 10°C/min

熔化温度

58.7 °C

DSC, 10°C/min

热变形温度（0.45MPa）

50.1 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

54.2 °C

ISO 75 0.45MPa

维卡软化温度

60.3 °C

ISO 306, GB/T 1633

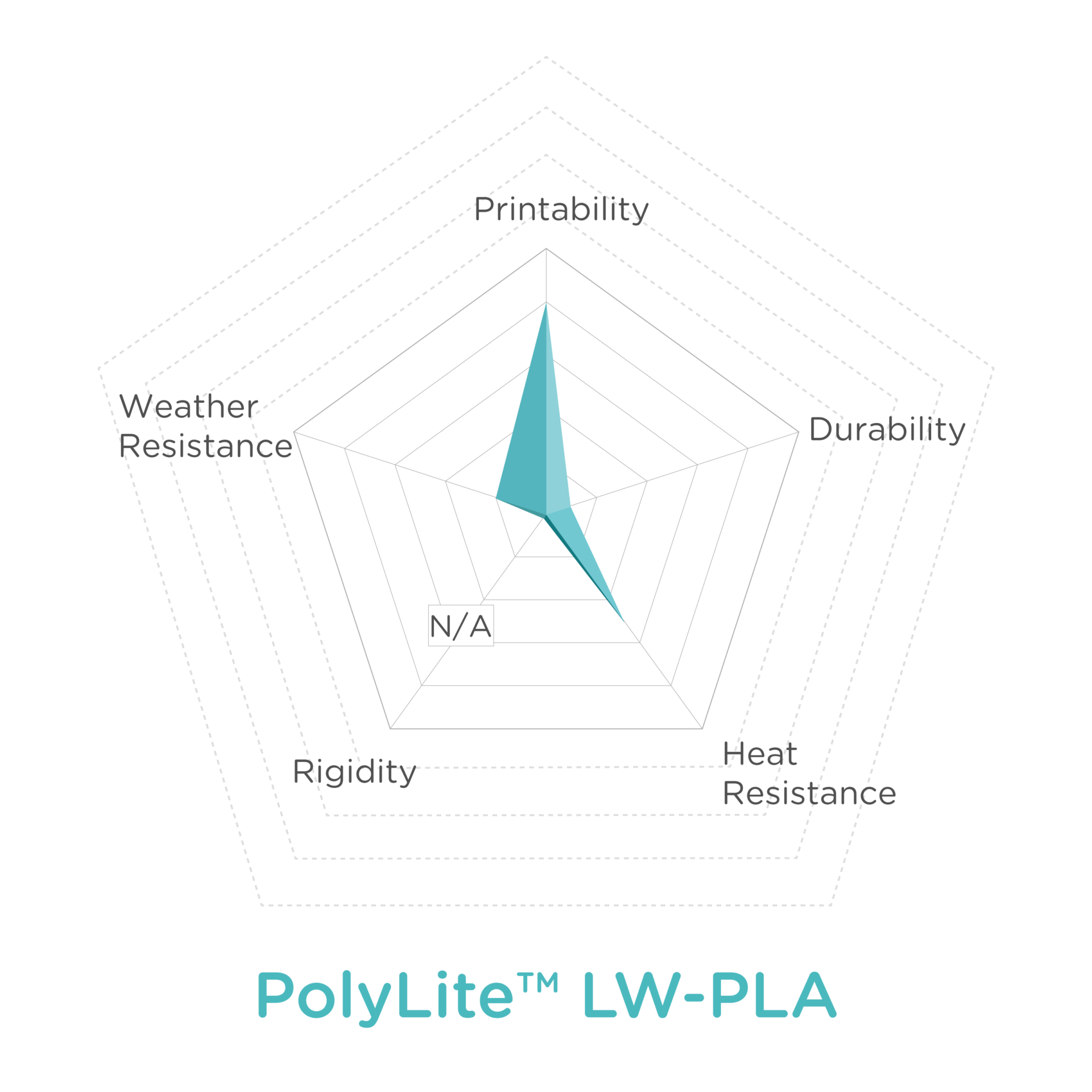

材料性能

专利技术

Jam-Free™（防堵头技术）提升了Polymaker产品中PLA材料的热稳定性，使其软化温度提升至140°C。这使得Polymaker的PLA材料在打印头的“冷端”几乎不会出现软化现象，而一旦材料进入打印头加热区便会迅速融化。这项技术使得Polymaker的PLA材料不会出现堵头现象，拥有比一般材料更加优秀的打印性能。

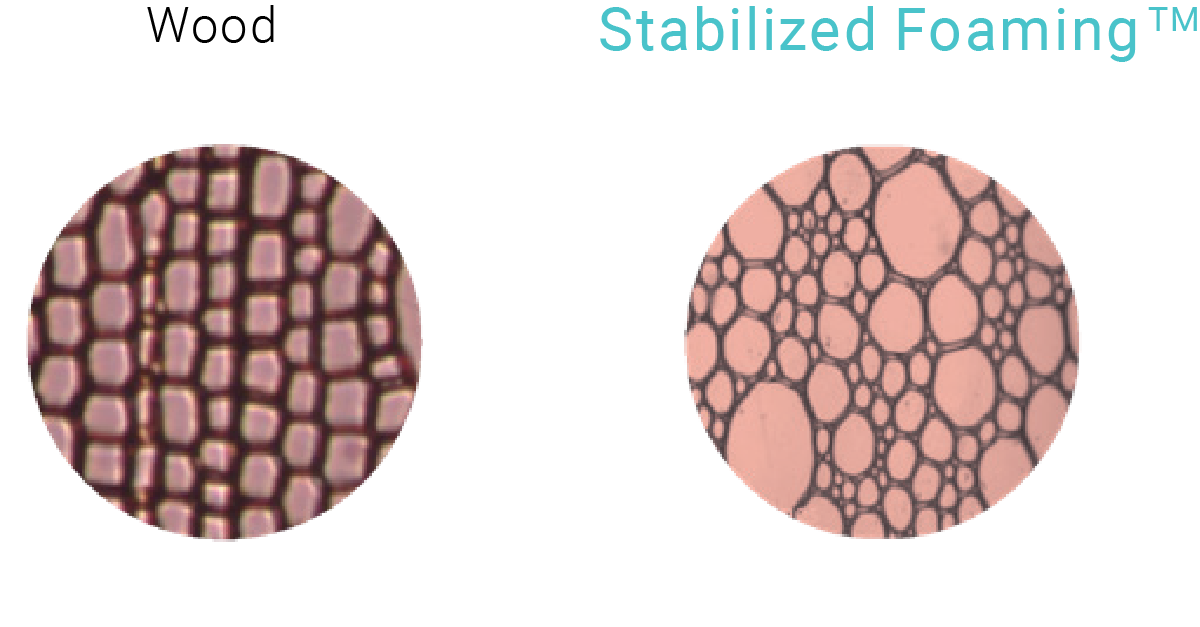

Stabilized Foaming technology

产品描述
