Specialty Series

Polymaker PC-PBT

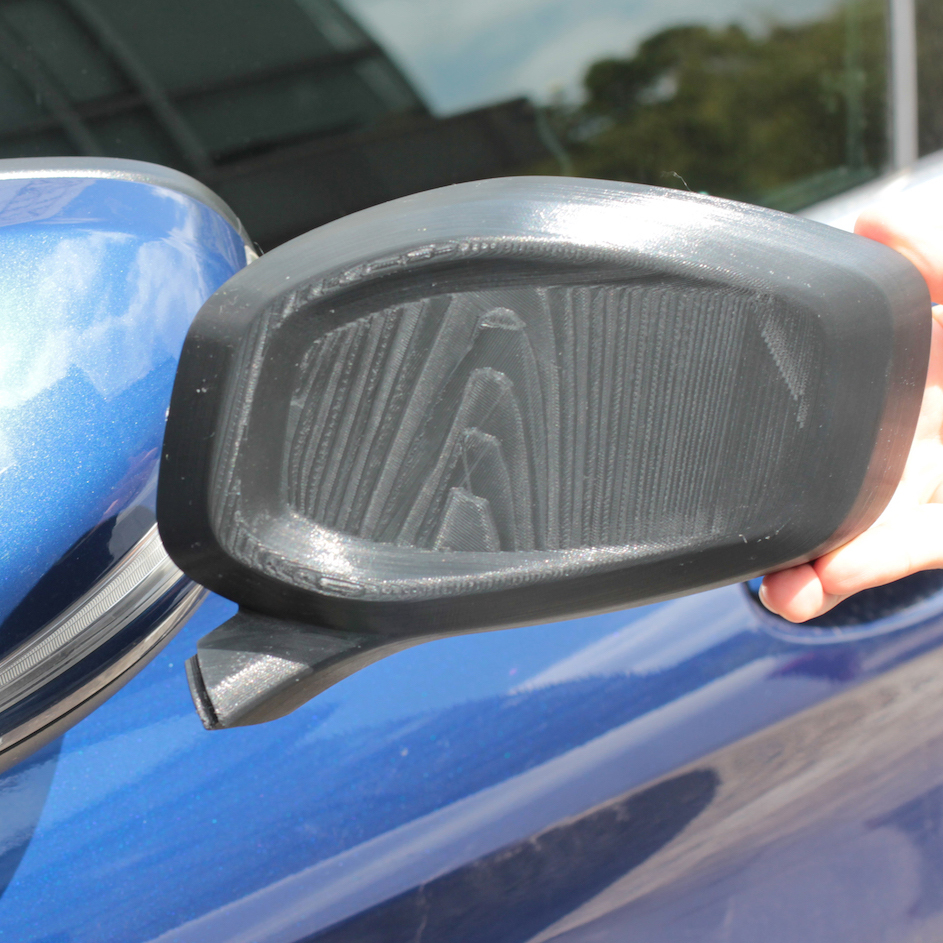

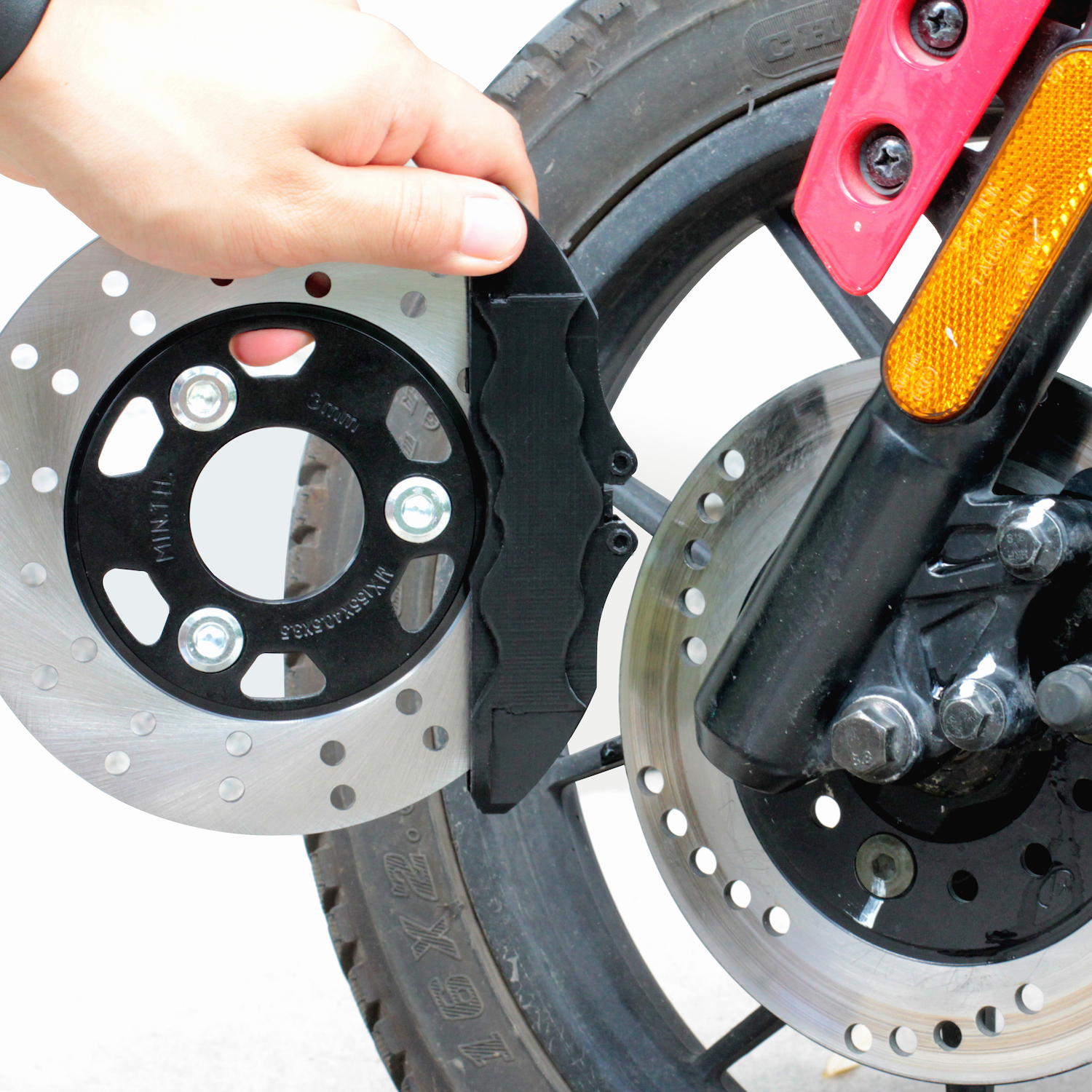

Polymaker PC-PBT 是PC/PBT聚合物混合物，具有良好的耐热性，但其关键特点在于在低温（-30°C）下的韧性，而其他塑料在低温下会变得很脆。PC-PBT还具有良好的化学抗性，其特性使其非常适用于汽车外部零件，如保险杠、车顶导轨支架或门把手。

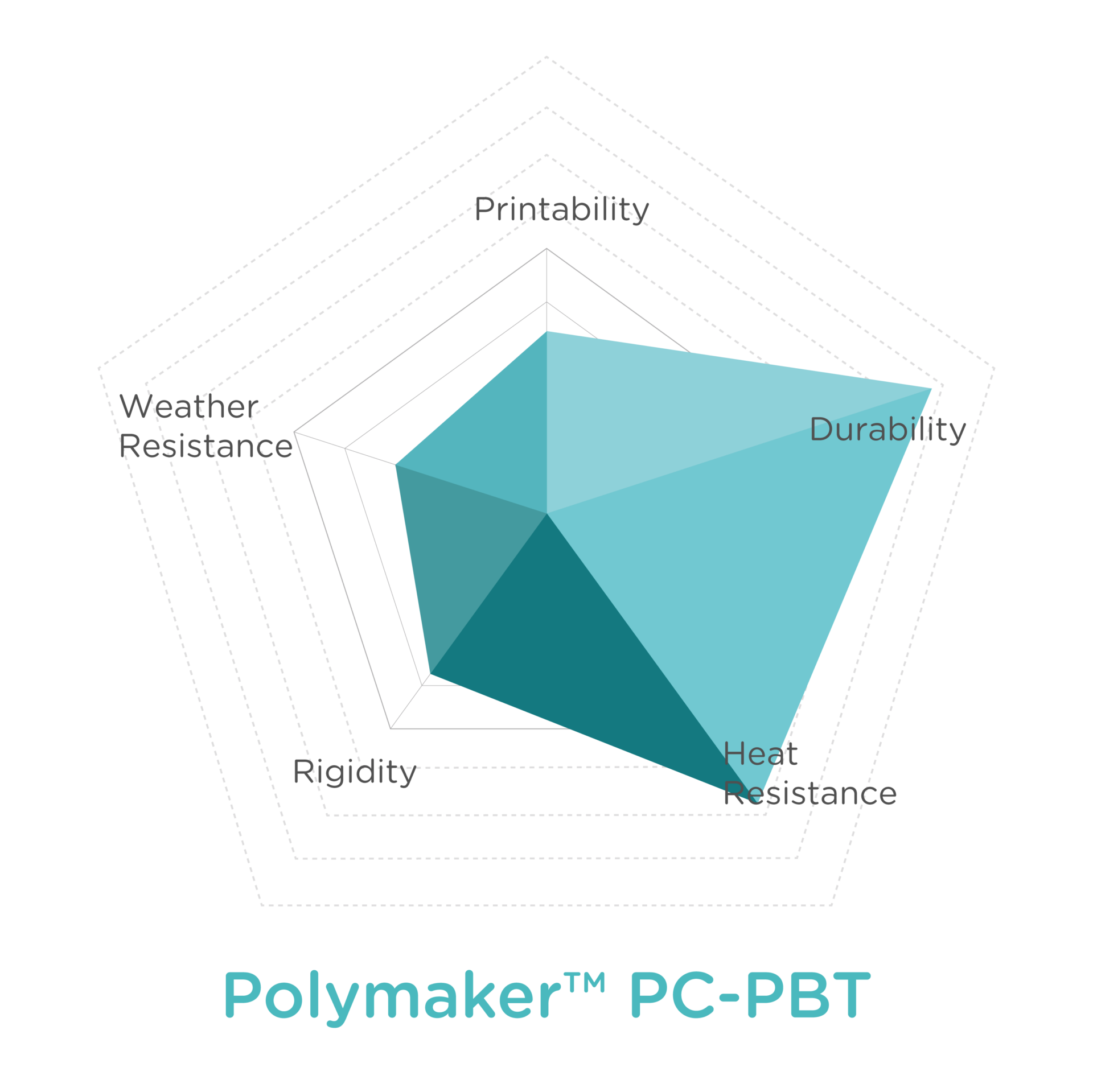

优异的机械性能热学性能

低温环境保持良好的韧性

优异的耐化学性

色系

常规系

产品信息表

安全数据表

技术数据表

常见问题

1.0 kg

技术参数

Polymaker PC-PBT

打印设置

打印温度

260˚C - 280˚C

底板温度

100˚C - 115˚C

打印速度

30mm/s -50mm/s

风扇

OFF

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

干燥设置

75˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

1849.4 ± 103.3 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1659.2 ± 66.4 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

43.2 ± 0.5 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

28.6 ± 0.4 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

4.6 ± 0.7 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

1.8 ± 0.3 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

1933.6 ± 83.6 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

66.4 ± 0.3 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

21.4 ± 0.3 kJ/m2

ISO 179, GB/T 1043

（XY）冲击强度（MJ/㎡）
低温 (-30°C)

15 ± 3 kJ/m2

ISO 179-1/1eA:2010, -30°C

热性能

玻璃化转变温度

140.0 °C

DSC, 10°C/min

熔化温度

140.0 °C

DSC, 10°C/min

热变形温度（0.45MPa）

90.8 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

107.4 °C

ISO 75 0.45MPa

维卡软化温度

139.2 °C

ISO 306, GB/T 1633

材料性能

产品描述
