PolyMax™ Series

PolyMax™ PC

PolyMax™ PC 是一种工程级聚碳酸酯材料，具备优异的强度、韧性、耐热性和打印质量。与其他PC材料相比，PolyMax™ PC 可以以相对较低的打印温度进行打印。其软化点为113°C，可用于生产需要抵抗冲击、高温和振动等恶劣环境的情况下工作的部件。

韧性增强的PC材料

耐热性强

层间结合力强

色系

常规系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

PolyMax PC 的最佳表面粘合剂是什么

根据我们的经验，Magigoo PC 带给我们极佳的体验。这种特殊的胶水可以在底板发热时产生很好的粘合力，而在底板冷却后又很容易剥离。

PolyMax PC 是否需要退火？

退火是将打印部件在一定温度下加热一段时间的过程。您可以将 PolyMax PC 在 90 度下退火 2 小时。

退火的目的是释放打印过程中积累的内应力。随着时间的推移，这种内应力会产生微小裂缝并削弱部件的强度。

(注：对于尼龙等半结晶聚合物，退火的目的主要是使材料结晶，以获得更好的机械和热性能）

这种材料耐冲击吗？

是的，PolyMax PC 是一种韧性增强型 PC 产品，charpy 冲击强度为 22KJ/_。

750g

3.0 kg

5.0 kg

技术参数

PolyMax™ PC

机械性能

（XY）杨氏模量（MPa）

2435.5 ± 63.6 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

2149.8 ± 119.9 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

53.4 ± 0.6 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

41.4 ± 1.5 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

4.5 ± 0.4 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

2.8 ± 0.2 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

2050.1 ± 79.4 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

81.3 ± 1.5 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

21.3 ± 1.7 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

113 °C

DSC, 10°C/min

熔化温度

113 °C

DSC, 10°C/min

热变形温度（0.45MPa）

99.3 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

114.1 °C

ISO 75 0.45MPa

维卡软化温度

116.9 °C

ISO 306, GB/T 1633

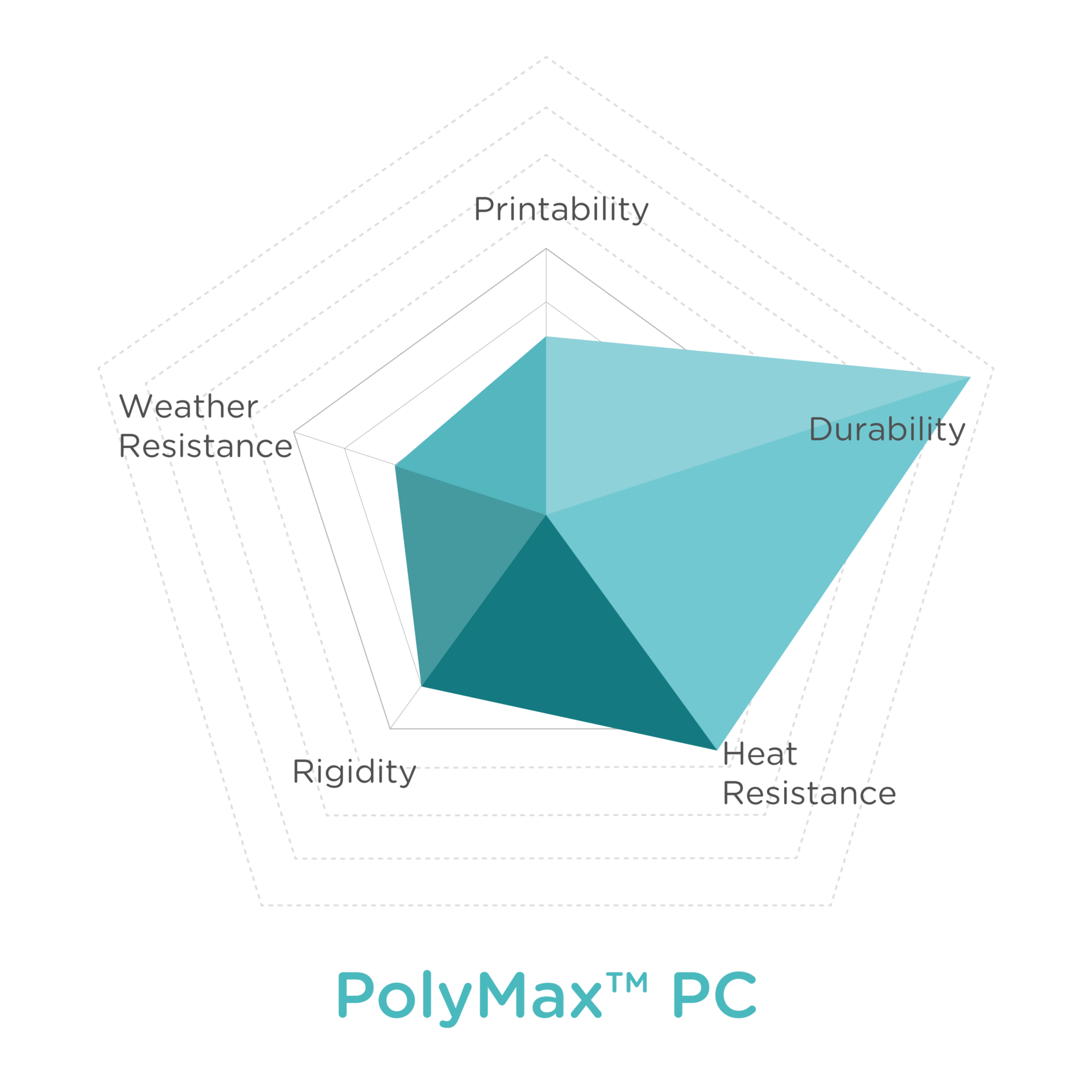

材料性能

专利技术

Nano reinforcement Technology（纳米增强技术）

产品描述
