Specialty Series

Polymaker PC-ABS

Polymaker™ PC-ABS 是PC/ABS聚合物混合物材料，具有出色的韧性和耐热性，同时表面光洁，可金属电镀。Polymaker™ PC-ABS的特性使其非常适用于汽车内饰部件，如仪表盘、门把手或仪表板的打印生产。

优异的韧性和耐热性

表面质量好

可进行电镀处理

色系

常规系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

这种线材的耐热性（如热变形温度）如何？

Polymaker PC-ABS 是一种非常出色的耐热产品，维卡温度约为 140℃，热变形温度在 0.45MPa 以下，约为 110℃。

1.0 kg

技术参数

Polymaker PC-ABS

打印设置

打印温度

250˚C - 270˚C

底板温度

90˚C - 105˚C

打印速度

30mm/s -50mm/s

风扇

OFF

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

干燥设置

75˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

1835.5 ± 65.5 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1677 ± 94 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

39.9 ± 1.0 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

22.9 ± 1.2 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

4.2 ± 0.3 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

1.5 ± 0.1 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

2081.4 ± 106.5 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

66.3 ± 0.9 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

25.8 ± 1.3 kJ/m

ISO 179, GB/T 1043

（XY）冲击强度（MJ/㎡）
低温 (-30°C)

13 ± 2 kJ/m2

ISO 179-1/1eA:2010, -30°C

热性能

玻璃化转变温度

109.1 °C

DSC, 10°C/min

熔化温度

109.1 °C

DSC, 10°C/min

热变形温度（0.45MPa）

106.4 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

111.7 °C

ISO 75 0.45MPa

维卡软化温度

135.1 °C

ISO 306, GB/T 1633

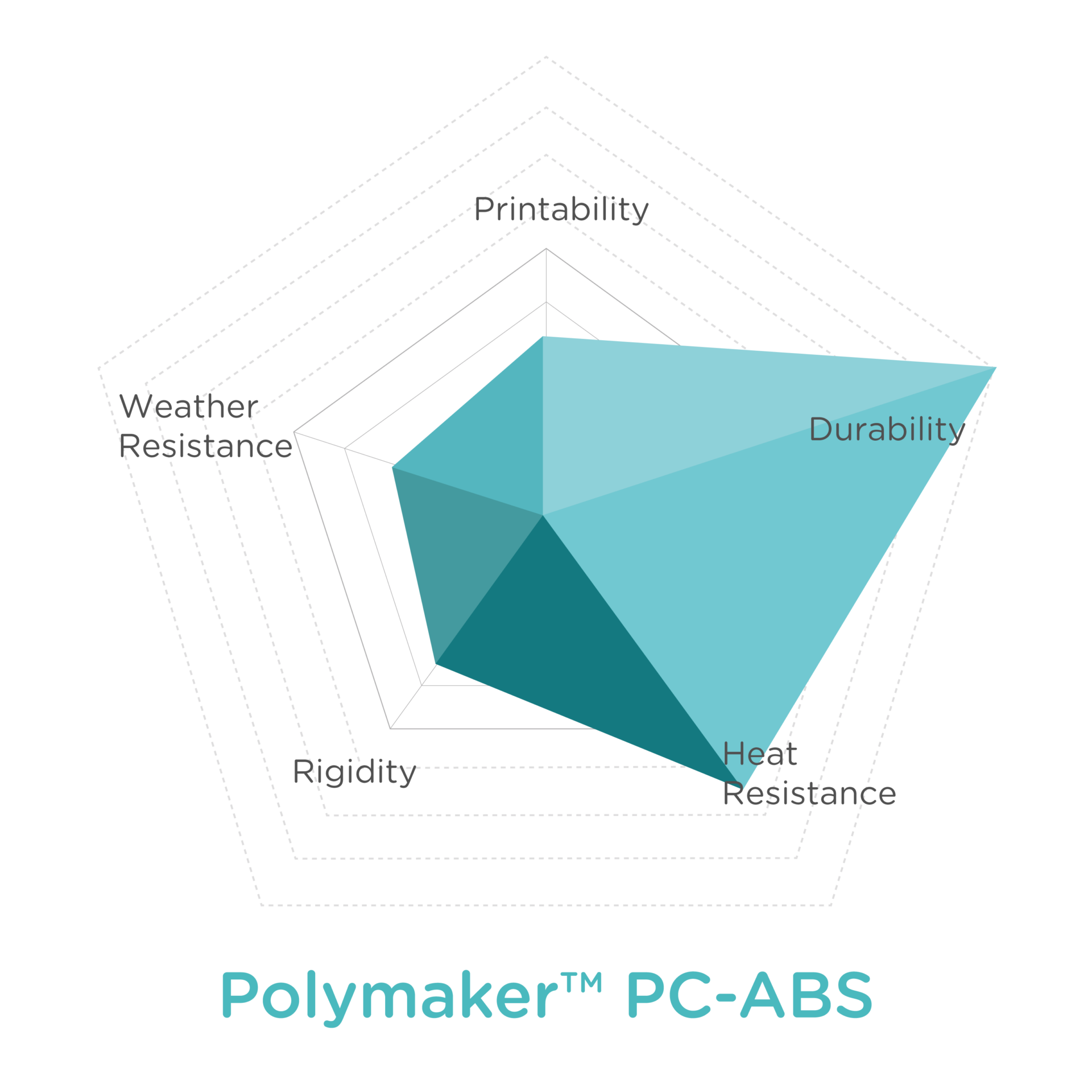

材料性能

产品描述
