Specialty Series

PolySmooth™

PolySmooth™ 是一种独特的易打印的材料，专为可酒精曝光层纹的简易后处理方式而设计。其表面可以通过酒精进行抛光，消除所有的层纹，为用户的打印件带来光滑的、有光泽感的、均匀的表面。具有诸多小细节的雕像或需要观察注塑成型效果的产品原型都可以使用这款配有polymaker独家开发Layer Free™技术的PolySmooth™。

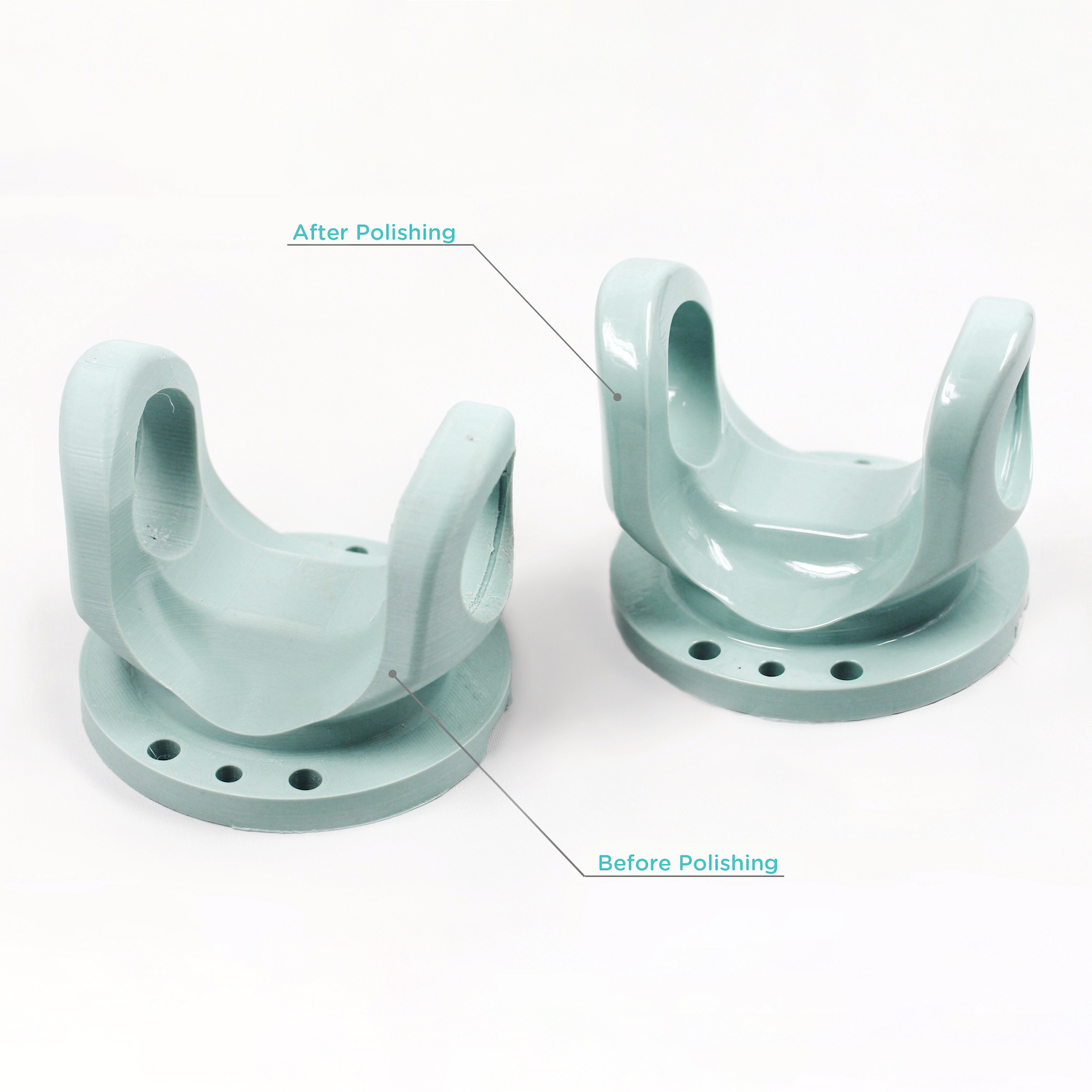

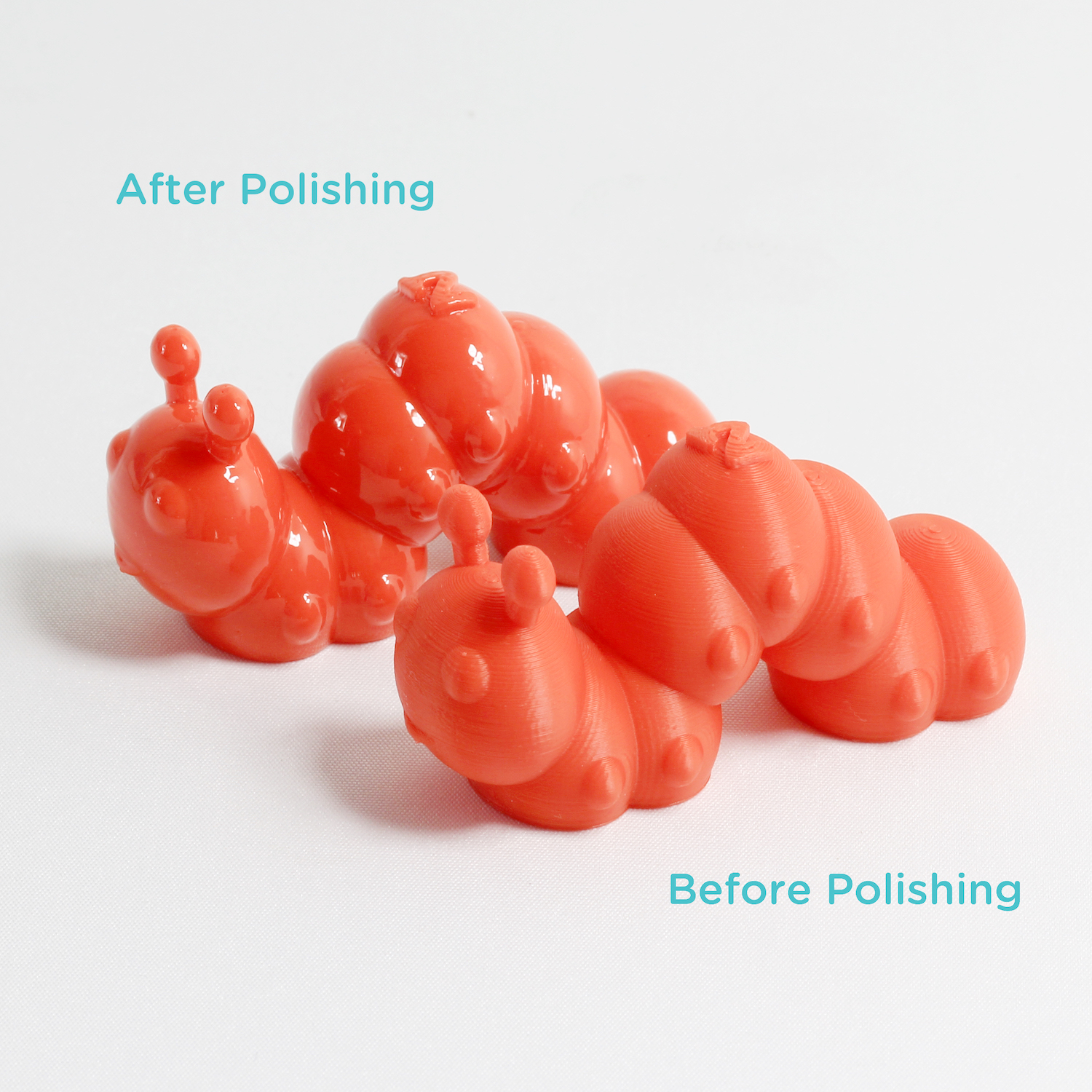

抛光后处理

卓越的打印性能

均衡的机械性能

色系

常规系

透光系

产品信息表

安全数据表

技术数据表

常见问题

PolySmooth 是一种基于 PLA 的材料吗？

不是，虽然 PolySmooth 的打印设置与 PLA 相似，但它是基于 PVB 的材料。
PVB 比 PLA 吸湿性更强，因此需要干燥箱，但它可以很容易地用 IPA 进行后处理，以获得更光滑的表面效果。

不使用 PolySmooth 时，建议采用什么储存方法？

为了达到最佳储存效果，建议将 PolySmooth 线材放在铝袋或 PolyBox 等密封、干燥的环境中。

750g

技术参数

PolySmooth™

打印设置

打印温度

190˚C - 220˚C

底板温度

25˚C - 70˚C

打印速度

30mm/s -60mm/s

风扇

ON

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

建议的支撑材料

PolyDissolve™ S1/PolySupport™

干燥设置

55˚C for 12h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

2092.7 ± 652.3 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1614.3 ± 79.5 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

44.1 ± 0.8 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

18.4 ± 1.2 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

3.4 ± 0.4 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

1.3 ± 0.1 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

2062.8 ± 200.8 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

76.2 ± 5.7 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

9.2 ± 0.7 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

70.0 °C

DSC, 10°C/min

熔化温度

70.0 °C

DSC, 10°C/min

热变形温度（0.45MPa）

66.3 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

68.0 °C

ISO 75 0.45MPa

维卡软化温度

70.4 °C

ISO 306, GB/T 1633

材料性能

专利技术

Layer-Free™ technology（消除层纹技术）
