PolyLite™ Series

PolyLite™ PETG

PolyLite™ PETG 是一种经济实惠的PETG材料，具备平衡的机械性能和易打印性。与PolyLite™ PLA一样容易打印，同时相比PLA具备更高的耐热性和更好的耐用性。这使得PolyLite™ PETG 更适合更多的功能性应用，例如照明装置或更多功能性产品的设计原型。

有光漫射效果

性能全面

层间结合力强

色系

常规系

透光系

金属系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

打印PolyLite PETG时如何调整冷却风扇？

当你更追求打印件的表面质量时请打开冷却风扇，一般建议开到20%的功率即可。当你更追求打印件的力学性能时，可以选择关闭冷却风扇。

PETG与PLA材料之间的差别是什么？

成分：PETG（聚对苯二甲酸乙二醇酯）是一种热塑性聚酯，而PLA（聚乳酸）是一种可生物降解的热塑性材料，来源于可再生资源，如玉米淀粉或甘蔗。

打印温度：PETG通常需要比PLA更高的打印温度。PETG的推荐打印温度约为220-250°C，而PLA通常在190-220°C左右的温度下打印。

强度和耐久性：与PLA相比，PETG具有更高的抗冲击性和柔韧性。它不太脆，对应力下的变形更少。而PLA相对刚性较高。

耐热性：与PLA相比，PETG具有更好的耐热性。它具有较高的玻璃转变温度，意味着在变形之前可以承受更高的温度。PLA的耐热性较低，可能在55°C的温度下开始软化和变形。

易打印性：一般来说，PLA更容易打印，打印过程中翘曲或卷边的倾向较小。PETG可能更容易出现问题，如拉丝等，需要适当的温度控制。

应用：PLA通常用于打印原型，业余项目和装饰品。PETG更适用于功能零件，机械部件和需要更高耐用性、抗冲击性和耐热性的物体。

1.0 kg

3.0 kg

5.0 kg

技术参数

PolyLite™ PETG

打印设置

打印温度

230˚C - 240˚C

底板温度

70˚C - 80˚C

打印速度

30mm/s -50mm/s

风扇

20%

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

建议的支撑材料

PolyDissolve™ S1

干燥设置

65˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

2116.8 ± 68.1 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1898.7 ± 98.5 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

50.8 ± 0.9 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

42.8 ± 2.8 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

8.4 ± 1.7 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

3.3 ± 0.2 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

1898.5 ± 35.5 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

69.6 ± 0.8 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

2.6 ± 0.2 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

81 °C

DSC, 10°C/min

熔化温度

81 °C

DSC, 10°C/min

热变形温度（0.45MPa）

74.8 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

78.4 °C

ISO 75 0.45MPa

维卡软化温度

84 °C

ISO 306, GB/T 1633

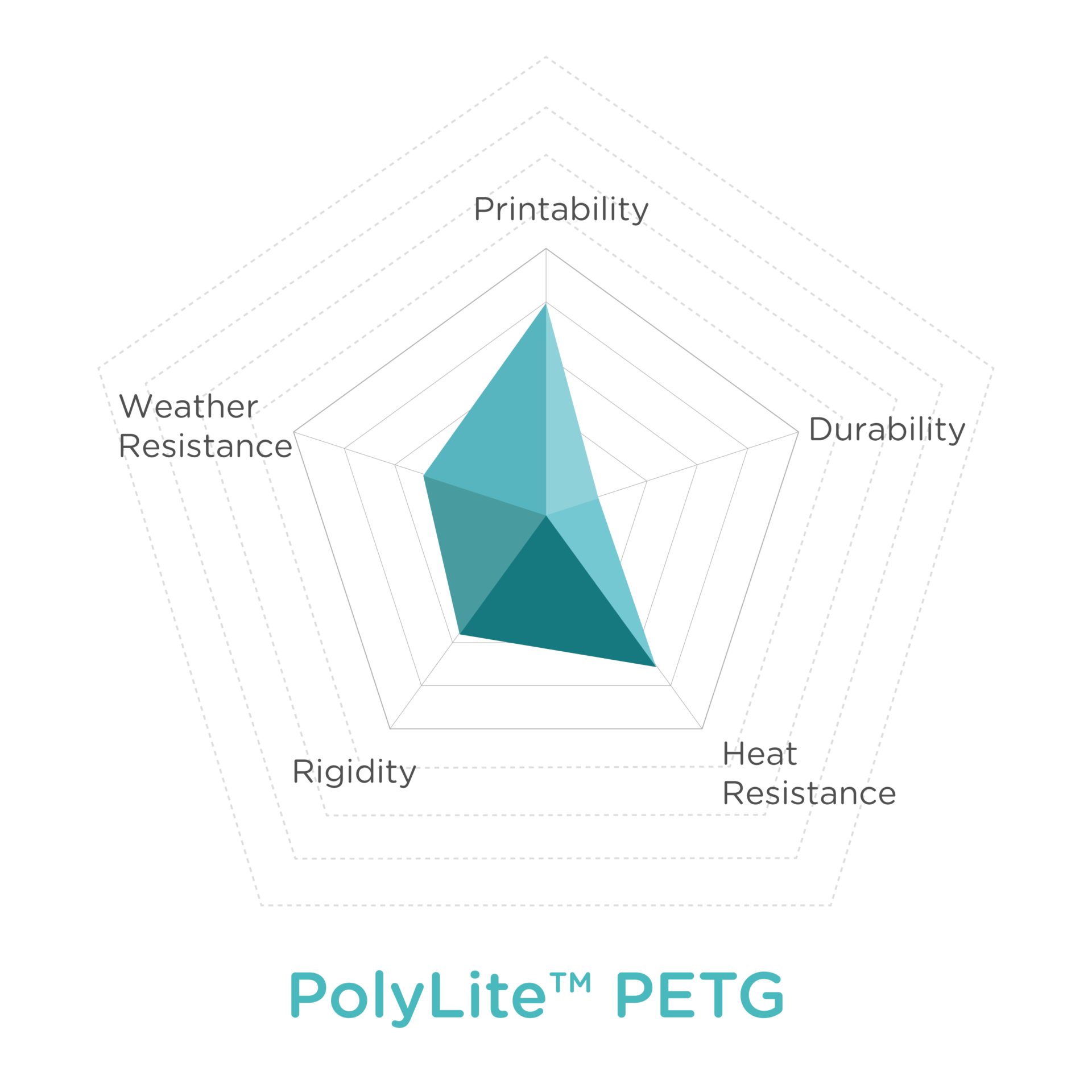

材料性能

产品描述
