Specialty Series

PolyCast™

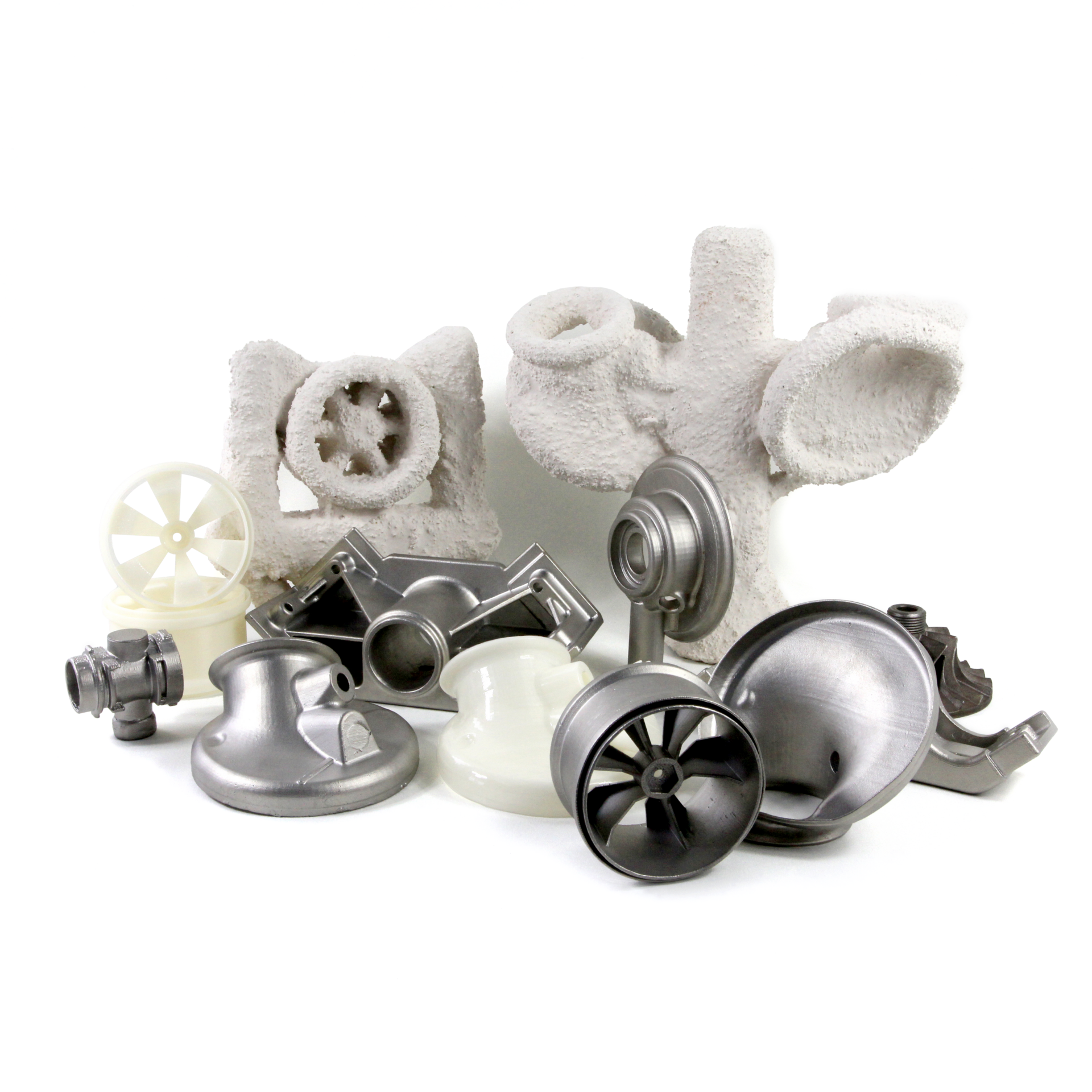

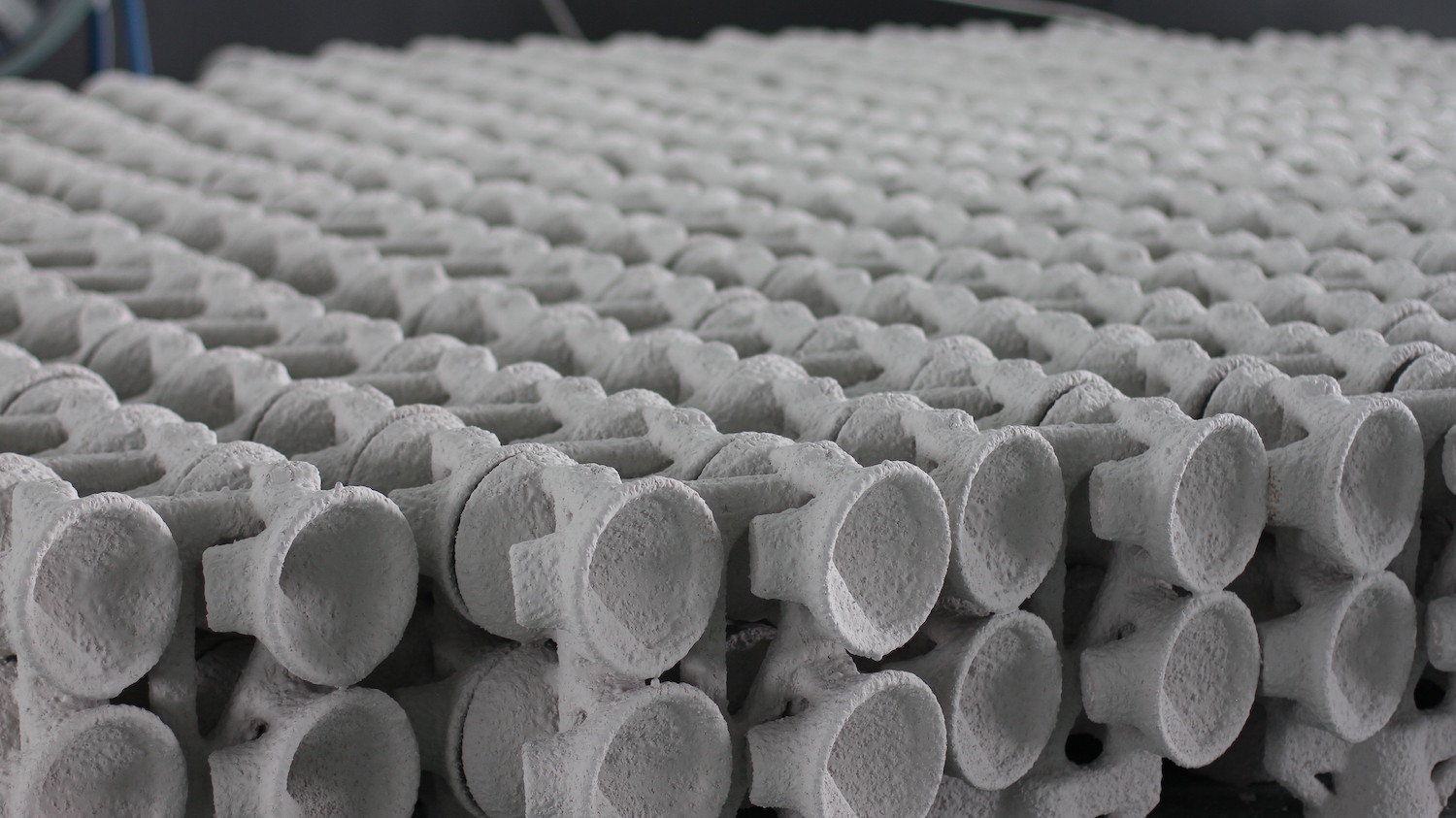

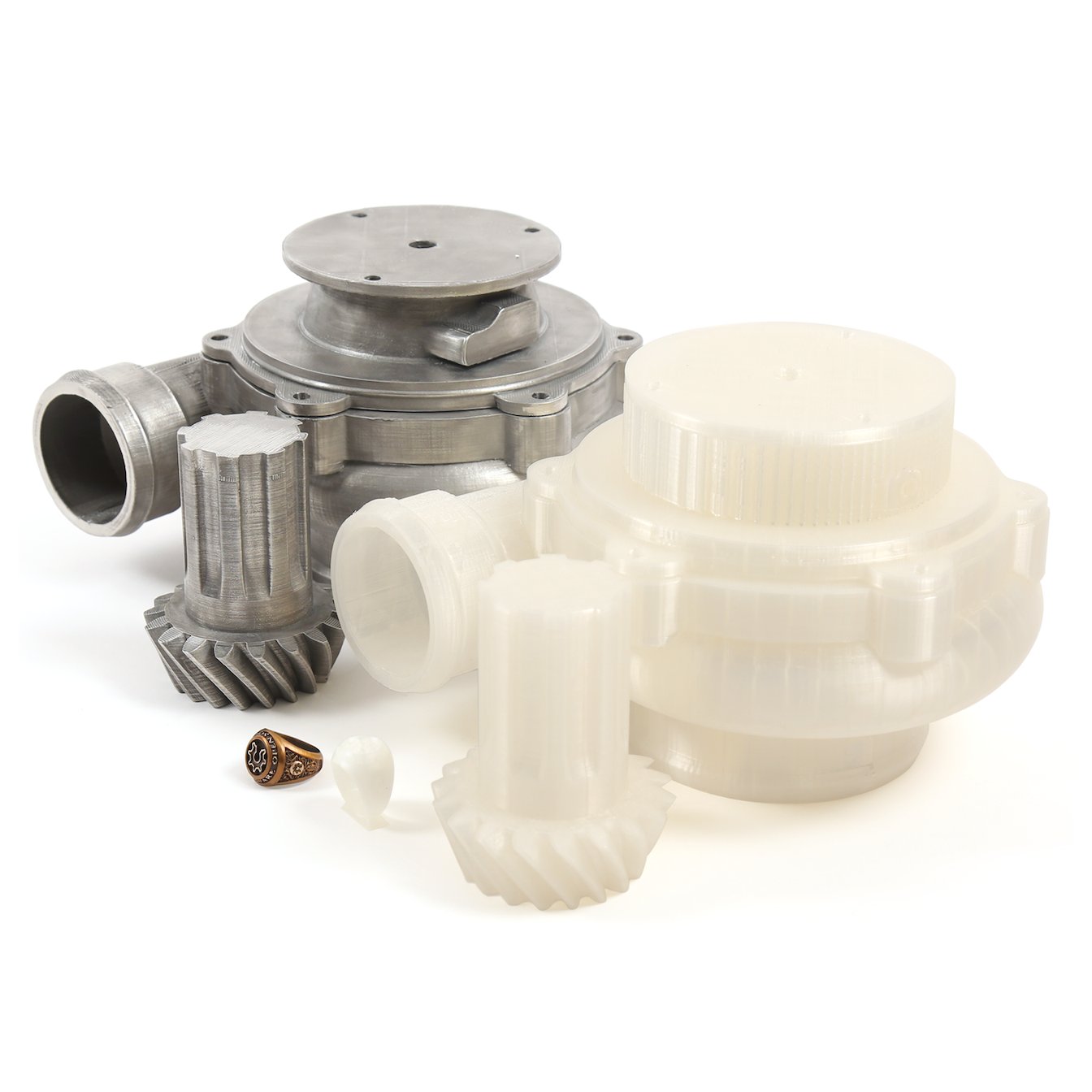

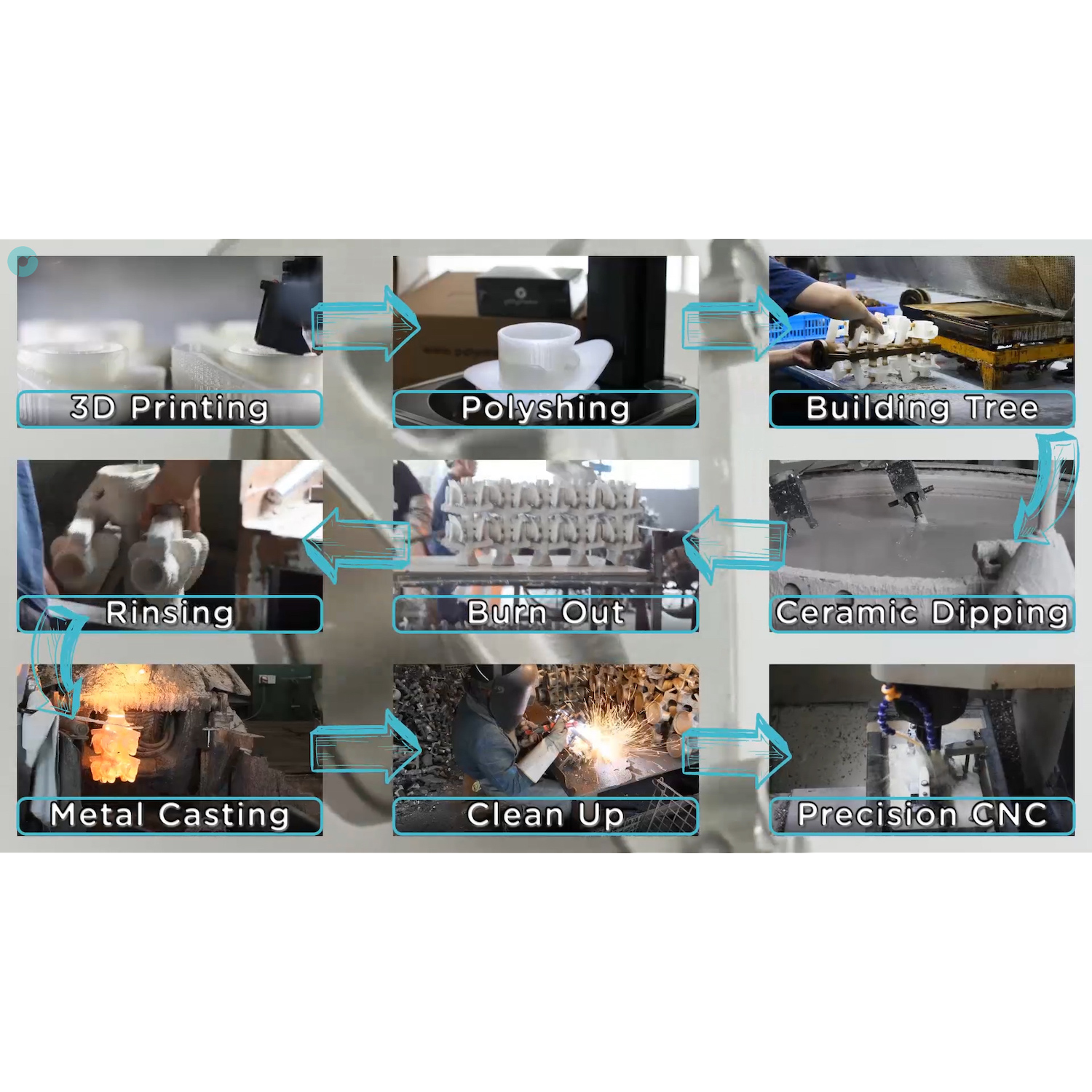

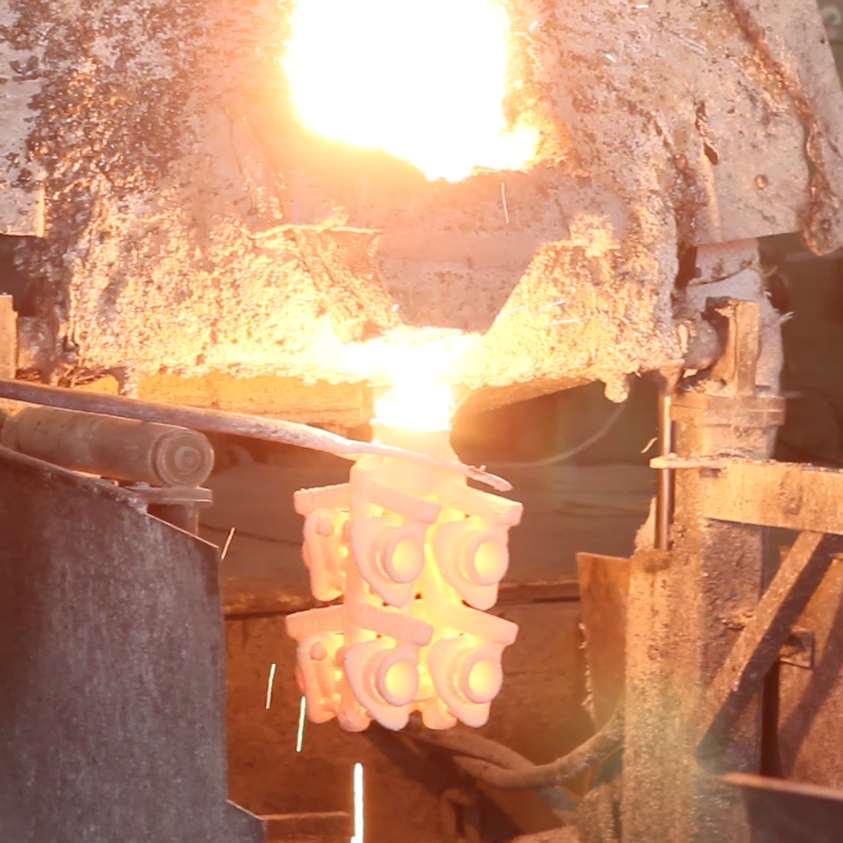

PolyCast™ 是一种专为熔模铸造应用而设计的易于打印的线材。采用Ash Free™技术，PolyCast™打印的模型可以在陶瓷烧结的过程中完全挥发，通常在重量上留下不超过0.003%的灰烬残留物。使用PolyCast™ 3d打印模型来替代原本的蜡模制作，进而节省制作蜡模的时间，大大减少了成本和交货时间。

抛光后处理

烧结彻底

卓越的打印性能

色系

常规系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

PolyCast 的独特之处是什么？

"PolyCast "拥有两项独特的技术：

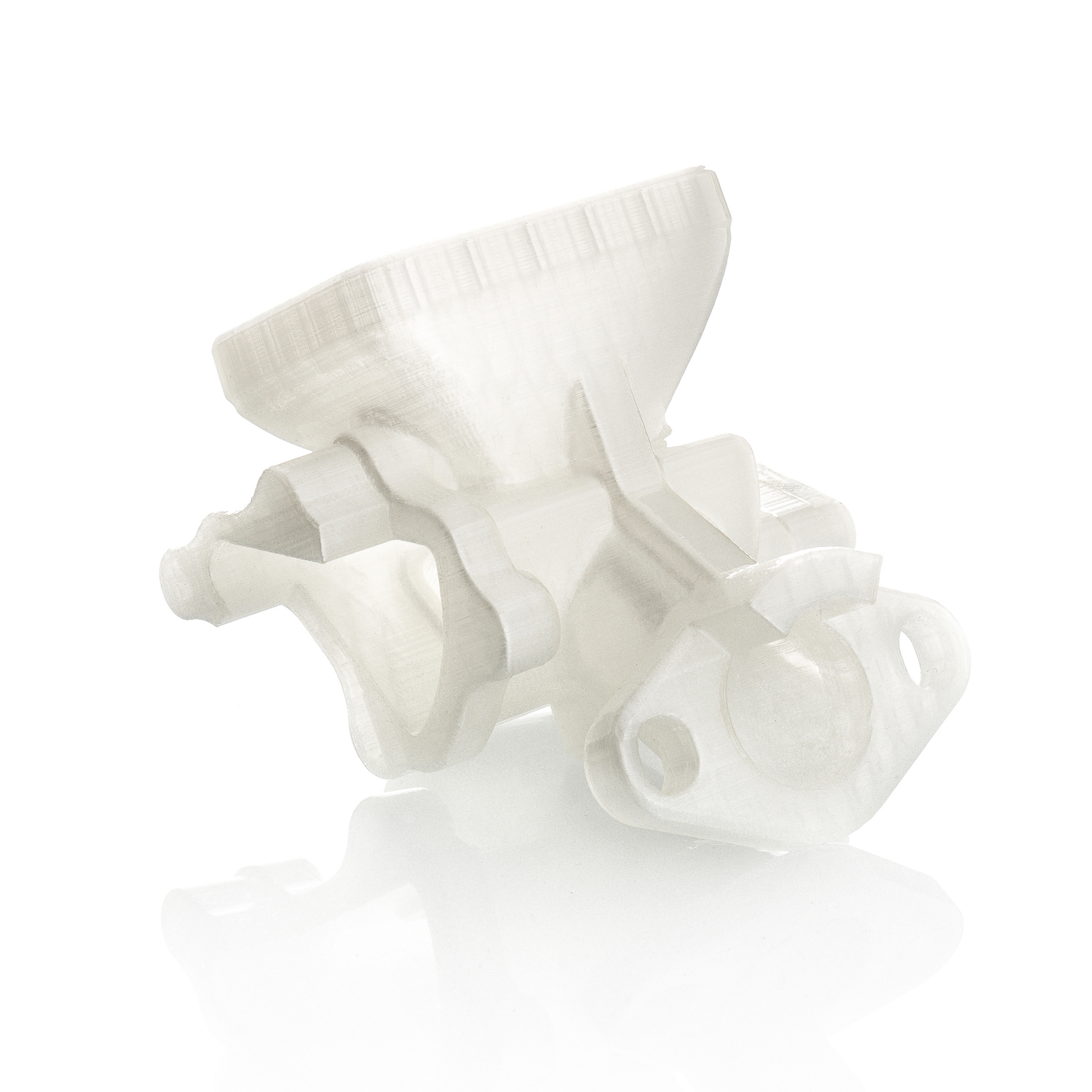

Layer-Free： PolyCast可以很容易地用IPA抛光，从而获得更光滑的表面效果，并反映在铸造模型上。

Ash-Free： PolyCast燃烧后非常干净，残留灰烬极少。

燃烧后 PolyCast 的残留比例是多少？

建议在 1000~1200 C 下焙烧 1~2 小时。最终灰分含量与打印部件的拓扑结构以及焙烧条件密切相关：焙烧时请确保有足够的空气吹出，还请确保打印部件的结构不是极其复杂（对于极其复杂的结构，可能需要焙烧两次）。

750g

3.0 kg

技术参数

PolyCast™

打印设置

打印温度

190˚C - 220˚C

底板温度

25˚C - 70˚C

打印速度

40mm/s -60mm/s

风扇

ON

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

建议的支撑材料

PolyDissolve™ S1/PolySupport™

干燥设置

50˚C for 12h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

1745.2 ± 151.4 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

N/A

ISO 527, GB/T 1040

（XY）抗拉强度

35.7 ± 1.7 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

N/A

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

5.8 ± 0.9 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

N/A

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

1198.6 ± 173.8 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

60.2 ± 1.6 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

9.6 ± 0.9 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

70.0 °C

DSC, 10°C/min

熔化温度

70.0 °C

DSC, 10°C/min

热变形温度（0.45MPa）

52.7 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

66.5 °C

ISO 75 0.45MPa

维卡软化温度

67.2 °C

ISO 306, GB/T 1633

专利技术

Ash-Free™ technology（低灰分技术）

产品描述
