PolyMax™ Series

PolyMax™ PLA

PolyMax™ PLA 是我们PLA系列的巅峰之作，其机械性能超越ABS，同时保持了PLA易用性的特点。与普通PLA相比，PolyMax™ PLA 的耐久性提高了超过12倍，使您的3D打印零件能够更好地吸收外界的冲击而不会出现断裂失效。

韧性优异的PLA材料

卓越的打印性能

打印可靠性高

色系

常规系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

PolyMax PLA相较于其他的PLA产品具有什么与众不同的特点

PolyMax PLA具有远超其他PLA材料的韧性，其缺口冲击强度是普通PLA的10倍以上，因此具备极佳的耐用性。

PolyMax PLA的推荐储存时间是多久？

高分子材料一般是不会有过期无法使用的问题，我们保证材料在两年内不会有任何问题，即使超过两年材料也可以放心使用。但是，如果您有任何的担心，我们可以提供测试服务来测试材料在储存两年后的各项性能。

750g

3.0 kg

5.0 kg

技术参数

PolyMax™ PLA

打印设置

打印温度

190˚C - 230˚C

底板温度

25˚C - 60˚C

打印速度

40mm/s - 60mm/s

风扇

ON

近端挤出机回退距离

3mm

远端挤出机回退距离

1mm

远端挤出机回退速度

20mm

建议的支撑材料

PolyDissolve™ S1/PolySupport™

干燥设置

55˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

2150.8 ± 67.8 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

1983.6 ± 50.1 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

41.3 ± 2.2 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

32.4 ± 1.2 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

5.7 ± 0.8 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

4.7 ± 1.2 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

2393.2 ± 195.2 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

62.0 ± 0.9 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

38.9 ± 2.4 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

61.0 °C

DSC, 10°C/min

熔化温度

61.0 °C

DSC, 10°C/min

热变形温度（0.45MPa）

52.3 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

54.5 °C

ISO 75 0.45MPa

维卡软化温度

62.4 °C

ISO 306, GB/T 1633

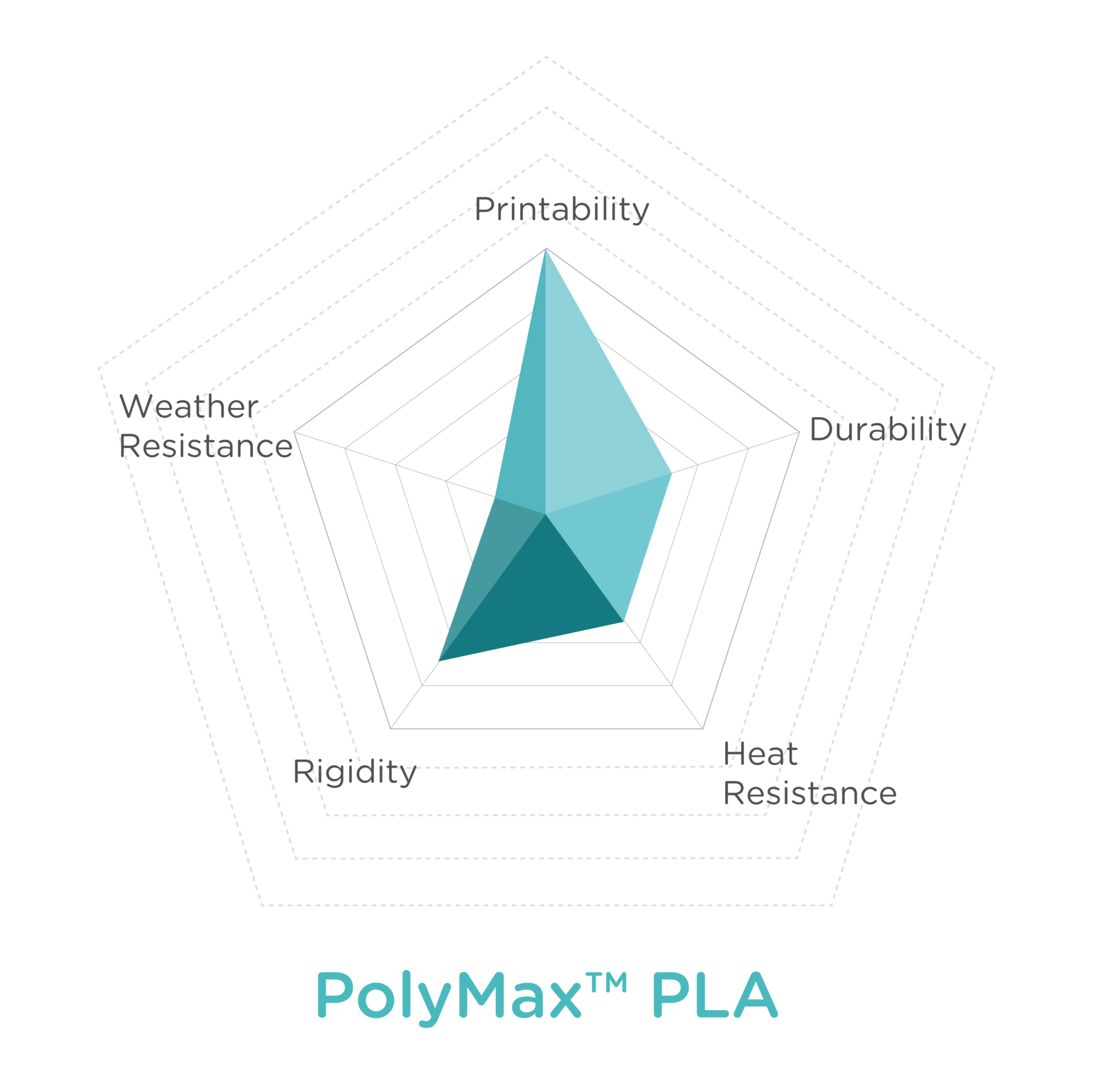

材料性能

专利技术

Jam-Free™ technology（防堵头技术）

Nano reinforcement Technology
