PolyLite™ Series

PolyLite™ PLA Pro

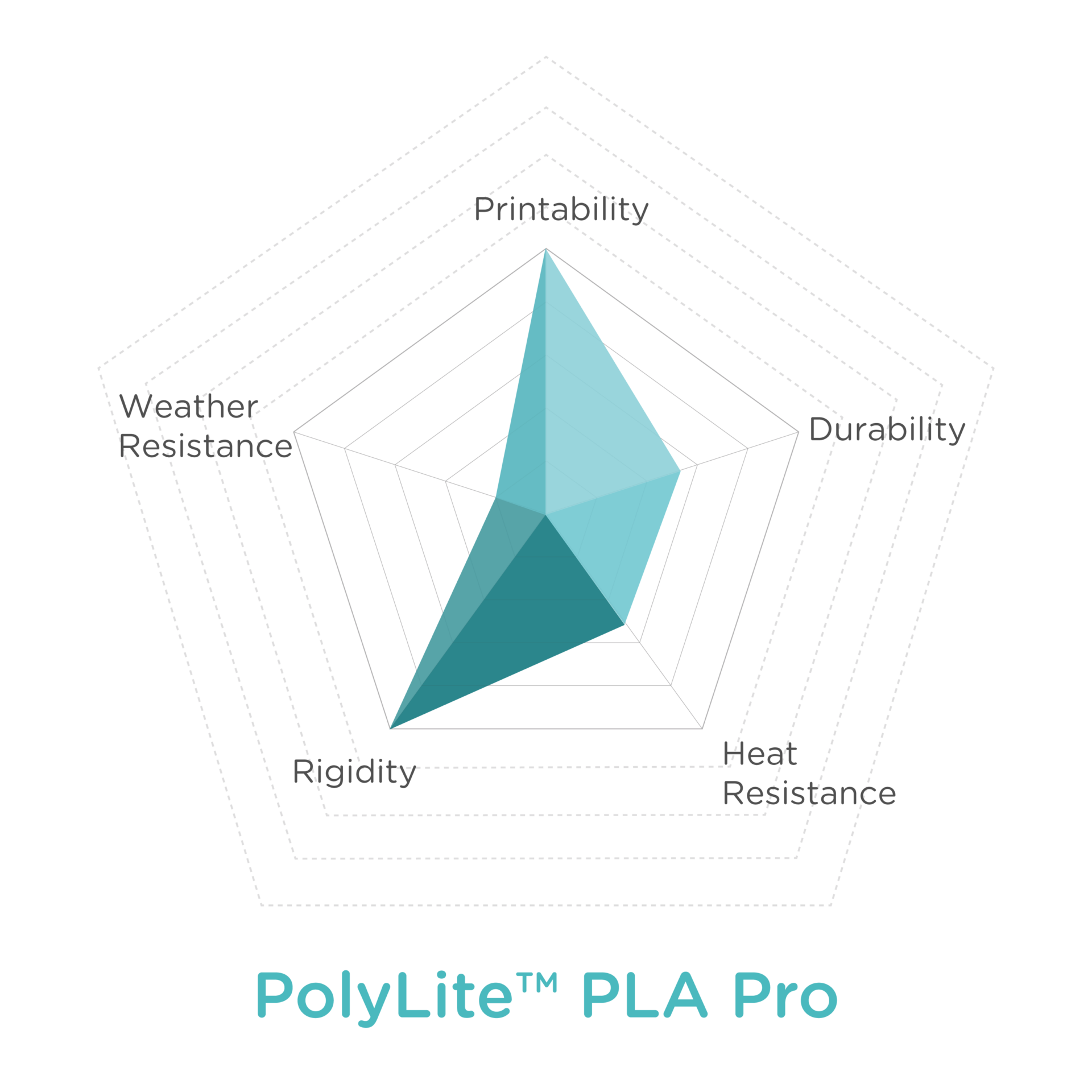

PolyLite™ PLA Pro 是首款结合了高韧性和高刚性的PLA材料，既提供了工程塑料级别的性能，又保持了PLA的易打印性。PLA PRO 是广泛应用于功能性原型制作、夹具以及终端零部件制造的理想选择。

High impact strength

Easy to use

Excellent printability

色系

常规系

金属系

产品信息表

安全数据表

技术数据表

常见问题

什么是Jam-Free 技术

Polymaker的Jam free技术可将线材本身（而非打印件）的耐热性提升至140°C。这有效地防止了由于冷端冷却不足引起的堵头问题。冷端冷却不足是指由于冷却不足热量在热端从热端传递到冷端，使得材料在进入熔融腔之前过早软化并在冷端膨胀，导致材料打印时发生堵头。 Jam-Free技术通过将PLA线材的耐热性从60°C提升至140°C，确保了打印过程无堵头的极佳打印体验。（注意：打印件的耐热性将与普通PLA相同，约为60°C。）

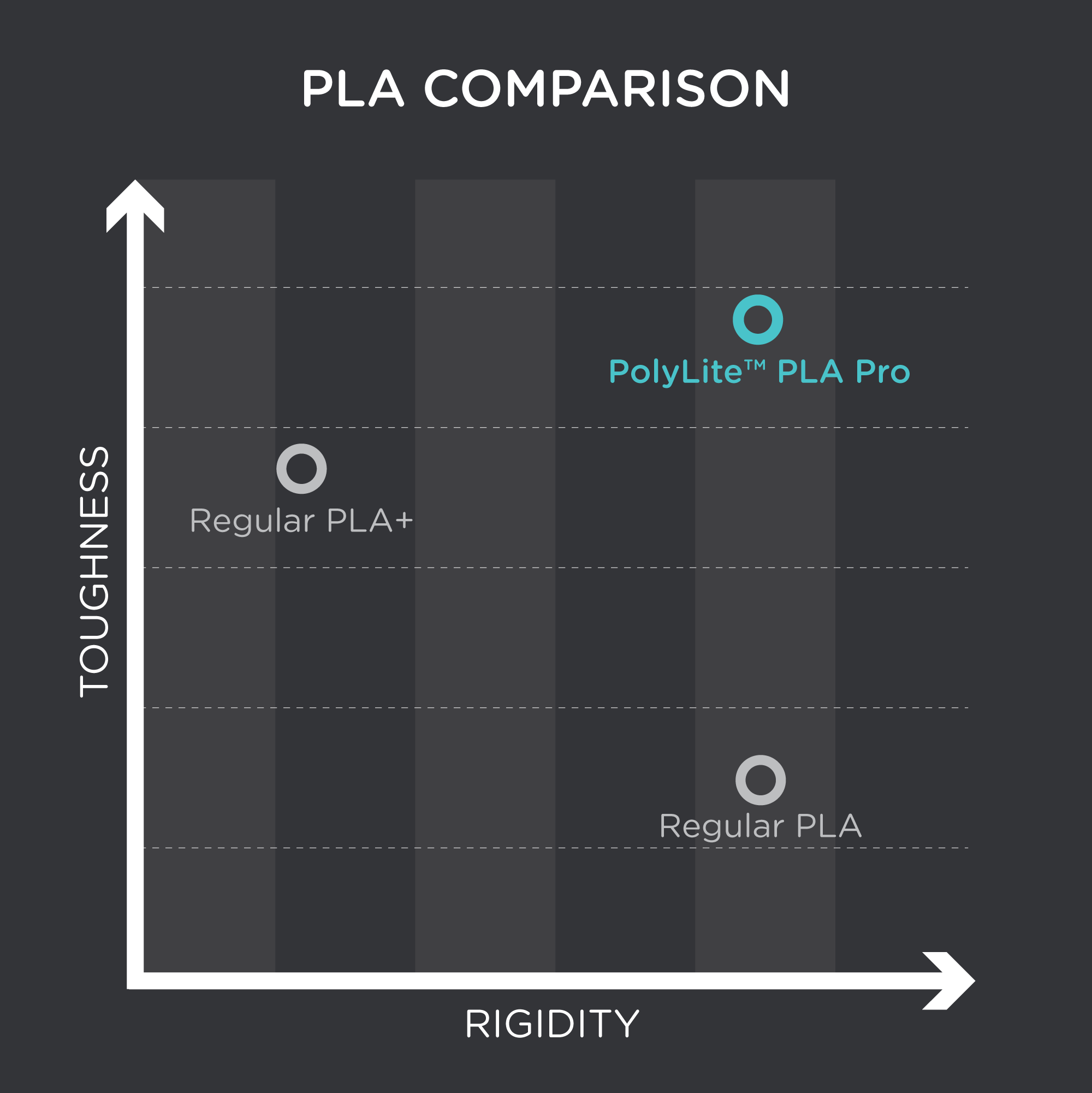

PolyLite PLA、PolyMax PLA 和 PolyLite PLA Pro 有何区别？

PolyLite PLA 是一种刚性很高、但抗冲击性较低的材料。
PolyMax PLA 是一种极具韧性、具有高冲击抗性和耐久性的材料。
PolyLite PLA Pro 则集两者之长，融合了卓越的刚性和高冲击强度。

PolyLite PLA Pro的金属色色系的产品中是否含有金属颗粒？

不，PolyLite PLA Pro的金属色色系的产品中并不含有任何的金属颗粒。

1.0 kg

3.0 kg

5.0 kg

技术参数

PolyLite™ PLA Pro

打印设置

打印温度

190˚C - 220˚C

底板温度

30˚C - 60˚C

打印速度

30mm/s -70mm/s

风扇

ON

近端挤出机回退距离

3mm

近端挤出机回退速度

60mm/s

远端挤出机回退距离

1mm

远端挤出机回退速度

30mm

建议的支撑材料

PolyDissolve™ S1/PolySupport™

干燥设置

55˚C for 6h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

2932.2 ± 55.3 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

2633.0 ± 117.4 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

49.8 ± 0.4 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

36.5 ±0.6 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

6.3 ± 0.9 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

2.4 ± 0.3 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

2933.8 ± 78.3 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

77.9 ± 0.4 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

17.1 ±1.2 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

62.0 °C

DSC, 10°C/min

熔化温度

62.0 °C

DSC, 10°C/min

热变形温度（0.45MPa）

57.6 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

59.3 °C

ISO 75 0.45MPa

维卡软化温度

62.7 °C

ISO 306, GB/T 1633

材料性能

专利技术

Jam-Free™（防堵头技术）提升了Polymaker产品中PLA材料的热稳定性，使其软化温度提升至140°C。这使得Polymaker的PLA材料在打印头的“冷端”几乎不会出现软化现象，而一旦材料进入打印头加热区便会迅速融化。这项技术使得Polymaker的PLA材料不会出现堵头现象，拥有比一般材料更加优秀的打印性能。

产品描述
