PolyMide™ Series

PolyMide™ PA6-GF

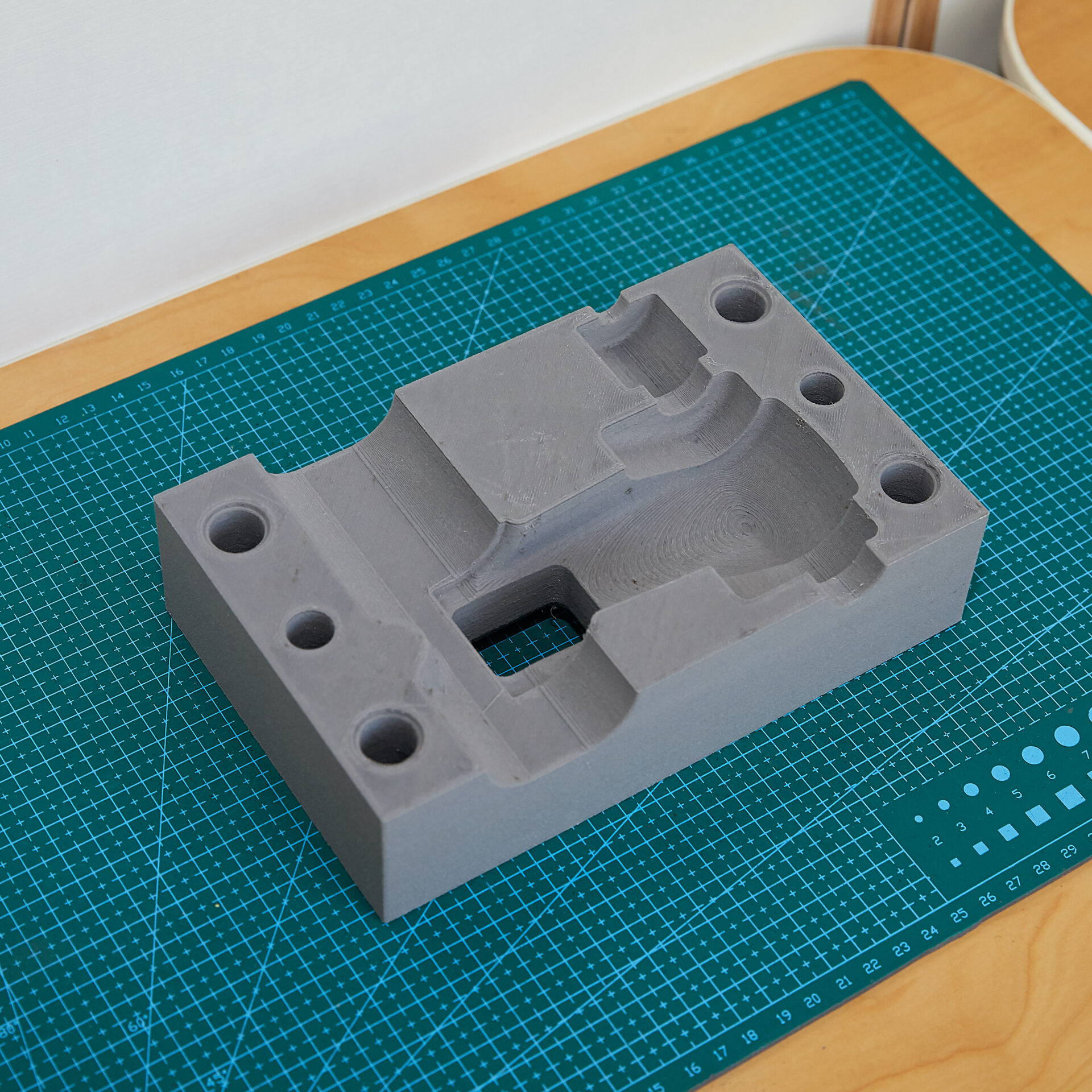

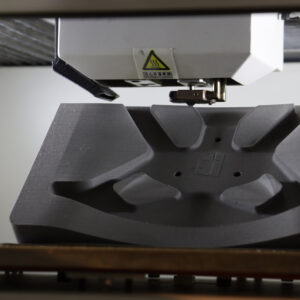

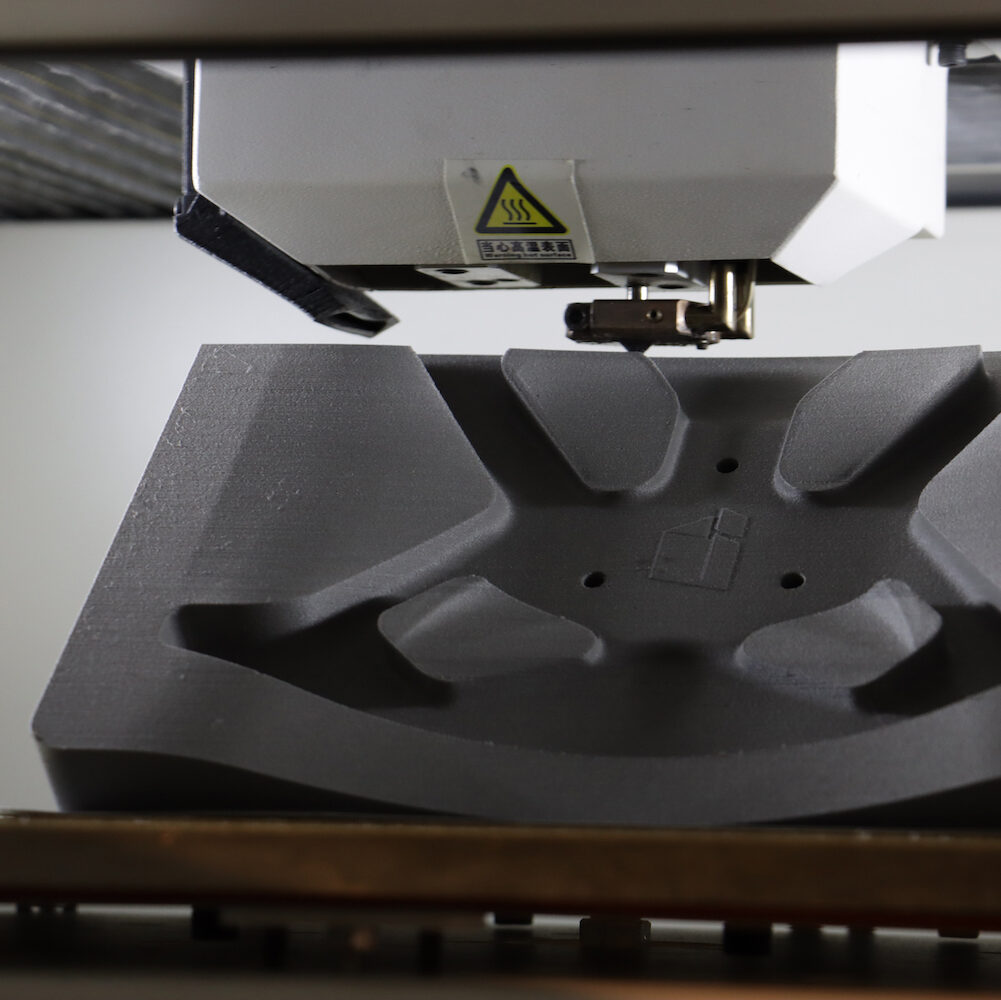

PolyMide™ PA6-GF 是一种玻璃纤维增强的尼龙6材料。该材料具有出色的耐热性和机械性能，而不会牺牲层间粘接力或可打印性。PolyMide™ PA6-GF 是一款强度高、耐用，并且热变形温度能达到191°C的材料。它适用于各种对材料刚性和耐用性有很高需求的应用。

耐热性强

优异的各向同性机械性能

尺寸稳定性佳

色系

常规系

产品信息表

安全数据表

技术数据表

产品视频

常见问题

为什么底板温度不能超过 50°C？这对所有其他碳尼龙丝来说不是太低了吗？

我们革命性的无翘曲技术就是为了克服尼龙基产品的打印困难和提高尺寸稳定性而开发的。有了这一创新解决方案，我们的尼龙产品可以在较低的底板温度下进行打印，而不会出现翘曲问题。为了保持无翘曲技术的完整性并防止翘曲，建议在使用PolyMide PA6-CF 时温度不要超过 50℃。温度过高会使无翘曲技术失效，并加快聚酰胺聚合物的结晶速度，从而导致潜在的翘曲问题。与同类产品相比，我们的线材具有出色的尺寸稳定性，可提供卓越的打印体验。

500g

2.0 kg

技术参数

PolyMide™ PA6-GF

打印设置

打印温度

280˚C - 300˚C

底板温度

25˚C - 50˚C

打印速度

30mm/s -60mm/s

风扇

OFF

近端挤出机回退距离

3mm

近端挤出机回退速度

40mm/s

远端挤出机回退距离

6mm

远端挤出机回退速度

60mm

退火设置

80˚C for 6 h

干燥设置

100˚C for 8h

(仅当材料吸湿时)

机械性能

（XY）杨氏模量（MPa）

4431.4 ± 184.4 MPa

ISO 527, GB/T 1040

（Z）杨氏模量（MPa）

3330.4 ± 145.4 MPa

ISO 527, GB/T 1040

（XY）抗拉强度

84.5 ± 2.1 MPa

ISO 527, GB/T 1040

（Z）抗拉强度

61.4 ± 3.9 MPa

ISO 527, GB/T 1040

（XY）断裂伸长率（%）

3.4 ± 0.3 %

ISO 527, GB/T 1040

（Z）断裂伸长率（%）

2.9 ± 0.7 %

ISO 527, GB/T 1040

（XY）弯曲模量（MPa）

4637.0 ± 293.8 MPa

ISO 178, GB/T 9341

（XY）弯曲强度（MPa）

136.4 ± 1.6 MPa

ISO 178, GB/T 9341

（XY）冲击强度（MJ/㎡）

16.5 ± 1.5 kJ/m2

ISO 179, GB/T 1043

热性能

玻璃化转变温度

70.4 °C

DSC, 10°C/min

熔化温度

70.4 °C

DSC, 10°C/min

热变形温度（0.45MPa）

157.7 °C

ISO 75 1.8MPa

热变形温度（1.8MPa）

191.2 °C

ISO 75 0.45MPa

材料性能

专利技术

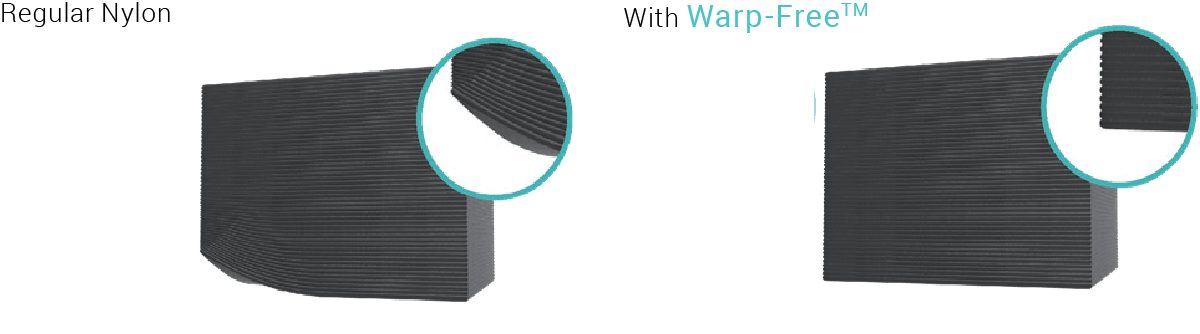

Warp-Free™ technology（防翘曲技术）

Fiber Adhesion™ technology（纤维增强技术）

产品描述
