PolyLite™ PC

天然透明
超高刚性

产品简介

PolyLite™ PC采用专门为3D打印设计的聚碳酸酯树脂生产。它提供高刚性和高耐热性,由于其天然的透明特性,它可以非常有效地扩散光线,是照明产品和灯罩应用的理想选择。打印大型PC部件需要封闭的温腔。

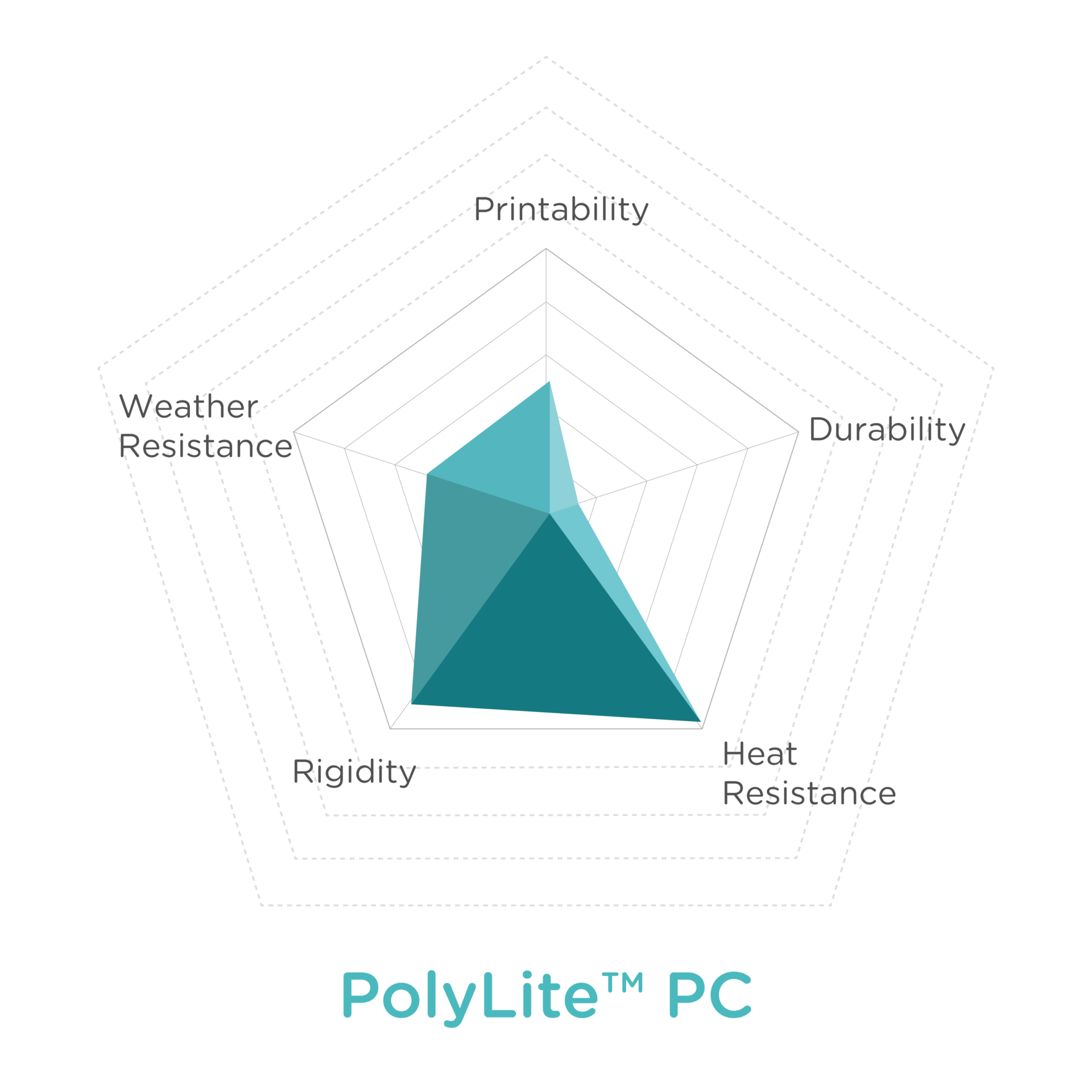

耐热
良好的光扩散性
高强度、高硬度

打印设置

打印温度:

250˚C - 270˚C

底板温度:

90˚C - 105˚C

打印速度:

30mm/s -50mm/s

风扇:

关闭

近端挤出机回抽距离:

3mm

近端挤出机回抽速度:

40mm/s

远端挤出机回抽距离:

1mm

远端挤出机回抽速度:

20mm

干燥设置:

75˚C 烘干 12 小时

干燥设置说明:

(仅在材料吸收湿气时使用)

Colors

Colors

No SKUs found!

Series

Specifications

PolyLite™ PC

print
settings

打印温度:
250˚C - 270˚C
底板温度:
90˚C - 105˚C
打印速度:
30mm/s -50mm/s
风扇:
关闭
近端挤出机回抽距离:
3mm
近端挤出机回抽速度:
40mm/s
远端挤出机回抽距离:
1mm
远端挤出机回抽速度:
20mm
Dry Settings:
75˚C 烘干 12 小时
(仅在材料吸收湿气时使用)

MEchanical Properties

(XY)Young's Modulus (MPa):
2497 ± 154 MPa
ISO 527, GB/T 1040
(Z)Young's Modulus (MPa):
2371 ± 55 MPa
ISO 527, GB/T 1040
(XY)Tensile Strength:
69.1 ± 3.0 MPa
ISO 527, GB/T 1040
(Z)Tensile Strength:
52.8 ± 1.7 MPa
ISO 527, GB/T 1040
(XY)Elongation at break(%):
4.8 ± 0.9 %
ISO 527, GB/T 1040
(Z)Elongation at break(%)
2.7 ± 0.1 %
ISO 527, GB/T 1040
(XY)Bending Modulus (MPa):
2640 ± 47 MPa
ISO 178, GB/T 9341
(XY)Bending Strength (MPa):
106.1 ± 1.6 MPa
ISO 178, GB/T 9341
(XY)Charpy Impact Strength:
4.1 ± 0.9 kJ/m
ISO 179, GB/T 1043

Thermal Properties

Glass Transition Temperature:
113.4 °C
DSC, 10°C/min
Melting Temperature:
113.4 °C
DSC, 10°C/min
Heat Deflection Temperature
(1.8MPa):
106.6 °C
ISO 75 1.8MPa
Heat Deflection Temperature
(0.45MPa)
111.2 °C
ISO 75 0.45MPa
Vicat Softening Temperature:
119.5 °C
ISO 306, GB/T 1633

Material Properties

Product Description

Hello Polymaker

区域适配

北美

请在下方填写表格。如果您的其他问题未包含在表格中,请通过 inquiry.na@polymaker.com.cn我们将尽快回复您。

欧洲

请在下方填写表格。如果您的其他问题未包含在表格中,请通过 sales.eu@polymaker.com.cn我们将尽快回复您。

Rest of the World

请在下方填写表格。如果您的其他问题未包含在表格中,请通过 contact.ppac@polymaker.com.cn我们将尽快回复您。

chevron-left-circlechevron-right-circle
